HEF4013双D触发器IC_引脚说明_特征_应用领域

来源：HQBUY 发布时间：2020-08-13

摘要： 在HEF4013距离的Nexperia具有单个封装内的两个d触发器14引脚SOT-14 IC。这两个触发器中的每一个都可以根据我们的应用单独使用。触发器也称为锁存设备，这意味着它可以记住一个数据位，由于这种能力，D触发器用于延时电路，采样电路，甚至用作缓冲电路。

在HEF4013距离的Nexperia具有单个封装内的两个d触发器14引脚SOT-14 IC。这两个触发器中的每一个都可以根据我们的应用单独使用。触发器也称为锁存设备，这意味着它可以记住一个数据位，由于这种能力，D触发器用于延时电路，采样电路，甚至用作缓冲电路。

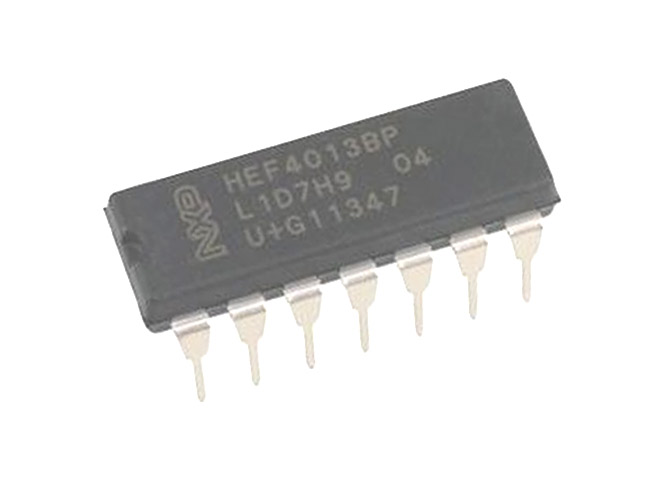

HEF4013双D触发器IC HEF4013双D触发器IC 引脚排列

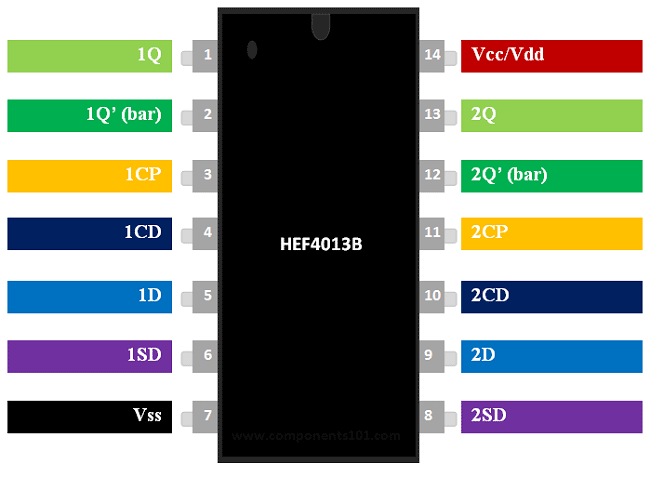

HEF4013引脚说明

Pin No	Pin Symbol	Name	Description
1,13	1Q/2Q	Output	Output Pin of the Flip Flop
2,12	1Q’(bar)/2Q’(bar)	Complementary Output	Inverted output pin of Flip Flop
3, 11	1CP/2CP	Clock Input Pin	These pins must be provided with clock pulse for the flip flop
4,10	1CD/2CD	Clear Data	Resets the flip flop by clearing its memory
5,9	1D/2D	Data Input Pin	Input pin of the Flip Flop
6,8	1SD/2SD	Set-direct Input	Another Input pin for Flip Flop
7	Vss	Ground	Connected to the ground of the system
14	Vdd/Vcc	Supply Voltage	Powers the IC typically with 5V

HEF4013特征

双D触发器封装IC
工作电压：2V至15V
过渡时间：60 ns（典型值）
最小高电平输入电压：3.5 V
最大低电平输入电压：1.5 V
最小高电平输出电压：4.95 V
最大低电平输出电压：0.05 V
高电平输出电流：0.640mA

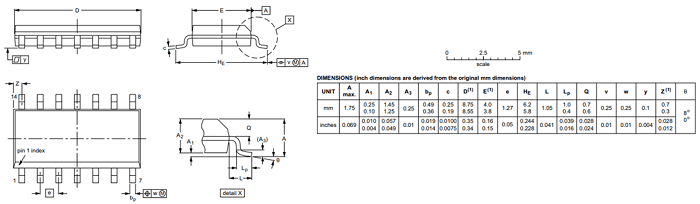

采用14引脚SO-14，SOT42封装

D触发器替代型号
74AS74AN，74LS74、4013

哪里可以使用HEF4013 D触发器

通常，D触发器与其他Gate或Flip-flip一起用于数字电路。因此，如果您正在寻找一种用于闩锁的IC或充当项目的小型可编程存储器，那么该IC可能是您的正确选择。另外，如果您正在寻找易于使用的，适合面包板的PDIP等效产品，请查看TI的CD4013BE。

如何使用D触发器（HEF4013）

使用触发器非常简单。只需使用第7和第14引脚为IC供电即可。如前所述，每个触发器都是独立运行的，只需连接输入信号5和6即可使用第一个触发器，您将在引脚1和2上获得输出。引脚3应该配备一个时钟源，通常为PWM使用来自MCU的信号或555个定时器。引脚a可用于清除数据并通过将其设置为高电平来重置触发器。可以通过下面的功能表来了解触发器的完整工作。符号“ X”表示无关，上箭头表示信号的上升沿。

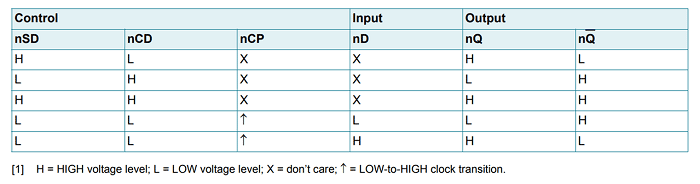

D触发器（HEF4013）功能表
