德州仪器（TI）TMUX130x / TMUX130x-Q1通用CMOS多路复用器（MUX）在源（Sx）和漏极（Dx）引脚上支持从GND到VDD的双向模拟和数字信号。TMUX1308 / TMUX1308-Q1是8：1 1通道（单端）MUX，而TMUX1309 / TMUX1309-Q1是4：1 2通道（差分）MUX。TMUX13xx器件具有内部注入电流控制功能，从而无需通常用于保护开关并将输入信号保持在电源电压范围内的外部二极管和电阻器网络。内部注入电流控制电路允许禁用信号路径上的信号超过电源电压，而不会影响启用信号路径的信号。此外，TMUX130x / TMUX130x-Q1器件没有到电源引脚的任何内部二极管路径，

所有逻辑输入均具有1.8V逻辑兼容阈值，确保在有效电源电压下工作时TTL和CMOS逻辑兼容。故障保护逻辑电路允许在电源引脚之前施加控制引脚上的电压，以保护器件免受潜在损害。TMUX130x-Q1器件符合AEC-Q100的汽车应用标准。

TMUX1308 / TMUX1309特征

注入电流控制

反向供电保护

没有ESD二极管通向VDD

1.62V至5.5V宽电源范围

低电容

双向信号路径

轨到轨操作

兼容1.8V逻辑

故障安全逻辑

先断后合开关

功能安全电缆

可用的文档可帮助功能安全系统设计

TMUX1308-引脚兼容

行业标准的4051和4851多路复用器

TMUX1309-引脚兼容

行业标准的4052和4852多路复用器

TMUX1308 / TMUX1309 应用领域

模拟和数字复用与解复用

诊断与监控

数据中心开关

远程无线电单元（RRU）

机架服务器

电表

家电类

空调机组

多功能打印机

串逆变器

IP网络摄像机

货币柜台

非公路车辆控制系统

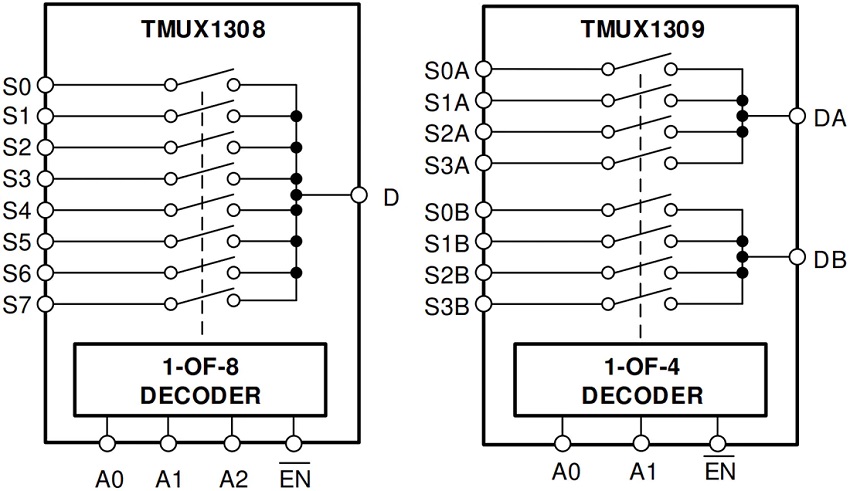

TMUX1308 / TMUX1309 功能结构图
