安森美半导体的SECO-GDBB-GEVB栅极驱动器即插即用生态系统基板可比较不同栅极驱动器和技术的动态性能和功能。该套件有助于为最终应用选择最佳的栅极电阻（Rg）。

ON Semi SECO-GDBB-GEVB基板最多支持6个带有栅极驱动器的子卡，向它们提供标准的PWM控制信号，并提供相等的工作条件，以可靠地比较栅极驱动器。底板具有可调节的开关频率（10-200kHz）和占空比，可通过BNC连接器进行微调和扩展频率范围。底板在整个板上提供了多个测试点，用于电压和电流测量。

SECO-GDBB-GEVB栅极驱动器即插即用生态系统基板用于评估，控制和配置不同的栅极驱动器，例如NCP51705，FOD8334或NCV57000。

SECO-GDBB-GEVB栅极驱动器生态系统底板特征

输入电压15V±1V

板载PWM发生器具有可调的频率和占空比

BCN连接器，用于生成外部PWM

SiC和IGBT栅极驱动器的隔离电压（4轨+ 15V / -9V和2轨+ 20V / -4V）

特色子卡

多种微型板可用于开箱即用地测试栅极驱动器

NCP51705SMDGEVB

SECO-NCD5700-GEVB

SECO-NCD57000-GEVB

SECO-NCP51530HB-GEVB

SECO-GDBB-GEVB栅极驱动器生态系统底板应用领域

不同栅极驱动器技术的比较

方便选择栅极电阻

工业和汽车

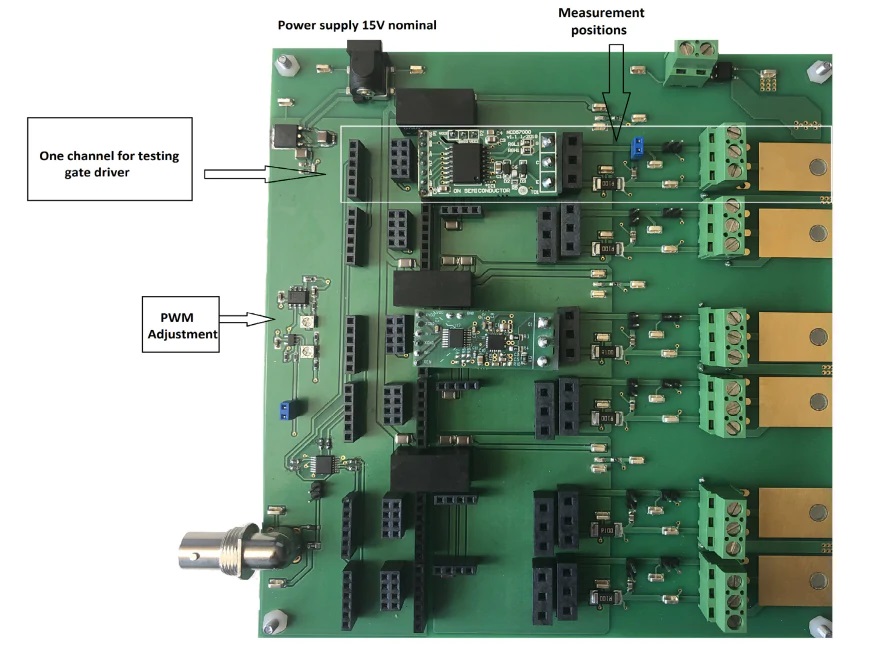

SECO-GDBB-GEVB栅极驱动器生态系统底板接口功能图

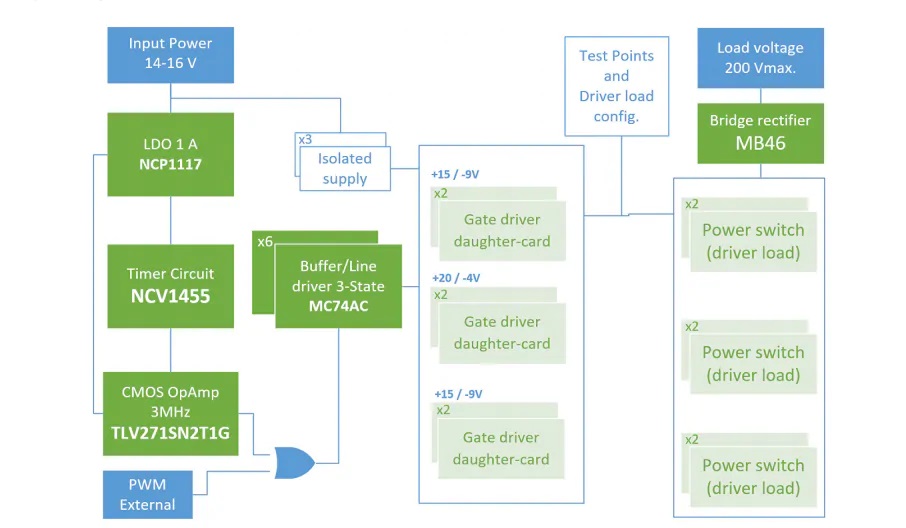

SECO-GDBB-GEVB栅极驱动器生态系统底板功能结构图
