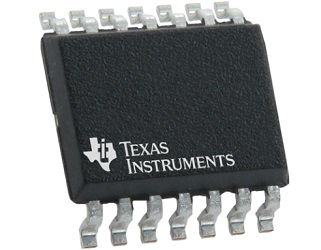

德州仪器（TI）SN74HCS164-Q1 8位串行输入/并行输出移位寄存器包含一个8位移位寄存器，具有与门（AND-gated）串行输入和一个异步清零（CLR）输入。门控串行（A和B）输入允许对输入数据进行完全控制。任何一个输入为低电平将禁止输入新数据，并在下一个时钟（CLK）脉冲将第一个触发器复位为低电平。高电平输入启用另一个输入，该输入随后确定第一个触发器的状态。只要满足最小建立时间要求，就可以在CLK为高电平或低电平时更改串行输入上的数据。德州仪器（TI）SN74HCS164-Q1的时钟发生在CLK的低电平到高电平转换时。所有输入均包含施密特触发器，从而消除了由于输入信号变慢或噪声过多而导致的任何错误数据输出。

SN74HCS164-Q1 8位移位寄存器特征

AEC-Q100符合汽车应用要求

–40°C至+ 125°C，T A器件温度等级1

设备HBM ESD分类等级2

设备CDM ESD分类等级C6

2V至6V宽工作电压范围

施密特触发器输入允许输入缓慢或嘈杂的信号

低功耗

典型I CC为100nA的

典型输入泄漏电流为±100nA

6V时±7.8mA输出驱动

SN74HCS164-Q1 8位移位寄存器应用领域

输出扩展

LED矩阵控制

7段显示控制

8位数据存储

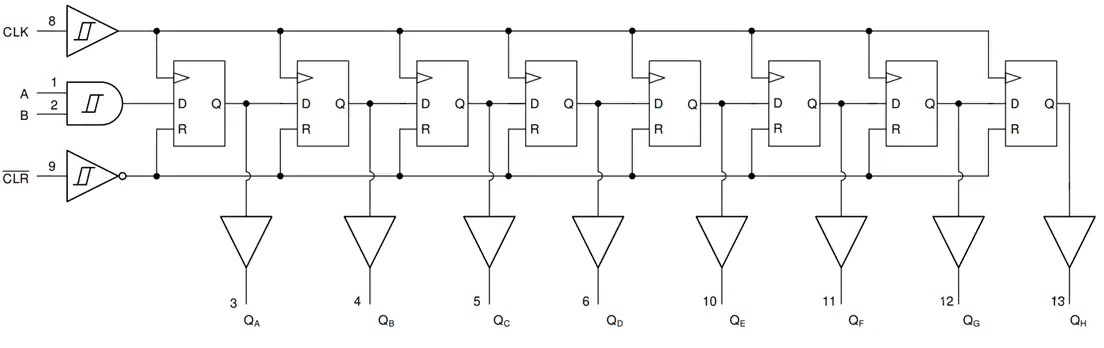

SN74HCS164-Q1 8位移位寄存器功能结构图
