HX711–24位模数转换器（ADC）_引脚配置_应用领域

来源：HQBUY 发布时间：2020-08-13

摘要： HX711是包含前置放大器的ADC芯片。该芯片是专门为电子秤应用而设计的。通常测量重量的称重传感器提供以毫伏为单位的电压输出。这些输出很难由控制器直接处理，因此我们可以使用HX711 IC，该IC接收这些电压信号并提供可由微控制器使用的标准数字值。该芯片具有集成的前置放大器，专门用于处理这些低电压。

HX711是包含前置放大器的ADC芯片。该芯片是专门为电子秤应用而设计的。通常测量重量的称重传感器提供以毫伏为单位的电压输出。这些输出很难由控制器直接处理，因此我们可以使用HX711 IC，该IC接收这些电压信号并提供可由微控制器使用的标准数字值。该芯片具有集成的前置放大器，专门用于处理这些低电压。

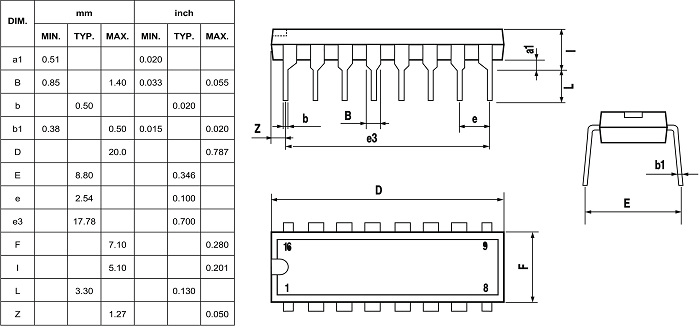

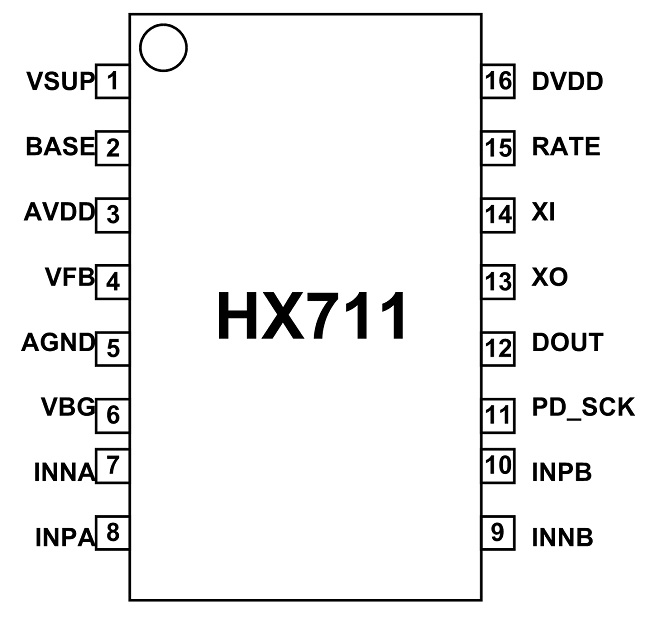

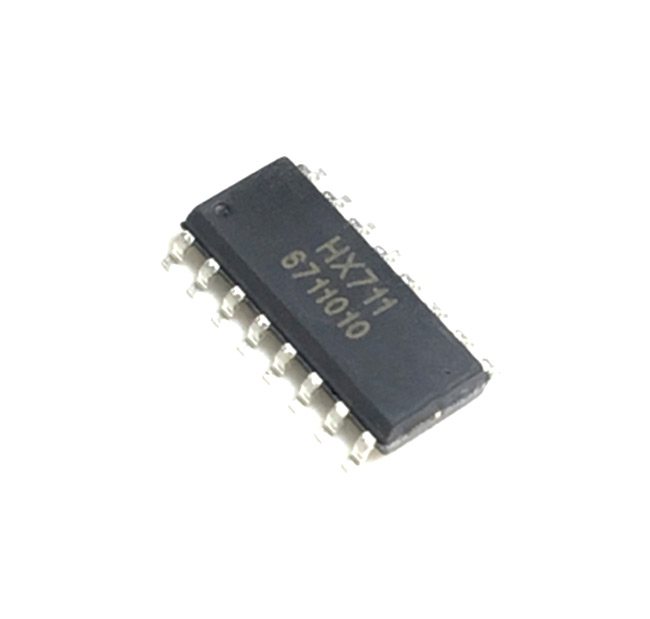

HX711 ADC IC HX711 ADC IC 引脚排列

HX711引脚配置

HX711是一种16引脚器件。该芯片有多种封装可供选择，请根据您的要求选择一种。每个引脚的说明如下。

Pin No.	Pin Name	Function	Description
1	VSUP	Power	Regulator supply: 2.7to 5.5V
2	BASE	Analog Output	Regulator control output (NC when not used）
3	AVDD	Power	Analog supply: 2.6 to 5.5V
4	VFB	Analog Input	Regulator control input (connect to AGND when not used）
5	AGND	Ground	Analog Ground
6	VBG	Analog Output	Reference bypass output
7	INA-	Analog Input	Channel A negative input
8	INA+	Analog Input	Channel A positive input
9	INB-	Analog Input	Channel B negative input
10	INB+	Analog Input	Channel B positive input
11	PD_SCK	Digital Input	Power down control (high active) and serial clock input
12	DOUT	Digital Output	Serial data output
13	XO	Digital I/O	Crystal I/O (NC when not used）
14	XI	Digital Input	Crystal I/O or external clock input, PIN is LOW: use on-chip oscillator
15	RATE	Digital Input	Output data rate control, PIN is LOW: 10Hz; PIN is HIGH: 80Hz
16	DVDD	Power	Digital supply: 2.6 to 5.5V

HX711功能和规格

两个可选的差分输入通道
片上有源低噪声PGA，具有32、64和128的可选增益
片上电源调节器，用于称重传感器和ADC模拟电源
片内振荡器，无需外部组件和可选外部晶体
片上上电复位
简单的数字控制和串行接口：引脚驱动的控制，无需编程
可选10SPS或80SPS输出数据速率
同时抑制50和60Hz电源
电流消耗：正常工作<1.5mA，掉电<1uA
工作电源电压范围：2.6V至5.5V
工作温度范围：-40℃至+ 85℃

在哪里使用HX711

为了使用称重传感器测量重量，我们通常需要调节电源，输出放大器（降低噪声）和ADC转换器。所有这三个功能都需要三个独立的电路和组件，从而增加了成本和复杂性。因此，我们可以使用具有上述所有功能的HX711 IC，而无需移除复杂的电路。

如何使用HX711

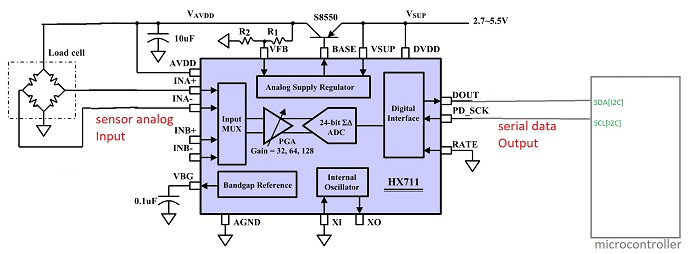

为了了解HX711芯片的用法，让我们考虑以下所示的应用电路。

HX711芯片

如电路所示，使用HX711将称重传感器连接到微控制器，我们需要更多的组件。这些组件执行各种功能，是强制性的。

如上面的电路所示，重量传感器（称重传感器）从HX711芯片获取功率，因此不需要其他单独的电源。称重传感器根据其表面的重量在输出端产生模拟电压信号（为进一步了解称重传感器的工作原理），该模拟信号通过多路复用器提供给PGA（放大器）。PGA放大信号并向数字接口提供输出。数字接口将模拟信号转换为数字值，并在输出端提供串行数据。控制器通过I2C接口连接到HX711。控制器获得与称重传感器感应到的重量直接相关的串行数据。

对于初学者来说，与HX711芯片进行通讯非常困难，因为我们需要遵循特定的步骤。并且任何错误都会导致主要值偏差。因此，对于初学者来说，使用针对HX711的预先编写的库将使通信变得容易。

通过将LOAD CELL模拟信号转换为SERIAL DIGITAL DATA，可以完成'HX711 IC'上的功能。
