LM3914点/条显示驱动器_引脚配置_应用领域

来源：HQBUY 发布时间：2020-08-13

摘要： LM3914是一个模拟控制的LED驱动器IC，这意味着它可以根据模拟输入电压来控制（打开或关闭）10个LED灯。该IC消除了对微控制器和编程的需求，还减少了控制10个LED所需的硬件。

LM3914点/条显示驱动器 LM3914点/条显示驱动器引脚配置

LM3914引脚配置

Pin Number	Pin Name	Description
1 and 10 to 18	LED1, LED2, LED3.....LED10	The 10 LEDs which has to be controlled is connected to these pins
2	V- / Ground	Ground pin of the IC
3	V+ / Vcc	Supply Voltage (3-18)V
4	RLO	Low level voltage for potential divider
5	Signal	Analog signal Input pin based on which the LED is controlled.
6	RHI	High Level voltage for potential divider
7	REF OUT	Output Reference Voltage for LED current limiting
8	REF ADJ	Adjust pin for voltage reference
9	Mode	Select between Dot/Bar Mode

技术指标

模拟控制的LED驱动器IC
可控LED数量：10
工作电压：3V至18V
输入模拟电压范围：1.2V至12V
LED吸收电流：2mA至30mA（可编程）
点/条模式均可使用
可级联控制多达100个LED

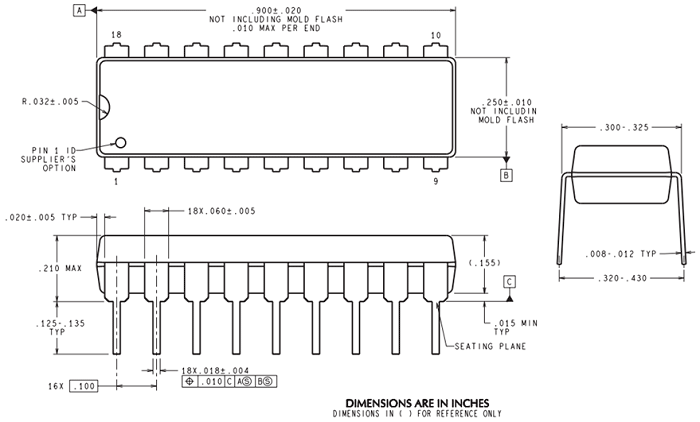

采用18引脚DIP，PLCC封装

替代LED驱动器IC
CD4511，MAX7219，CD4054

在哪里使用LM3914

LM3914是一个模拟控制的LED驱动器IC，这意味着它可以根据模拟输入电压来控制（打开或关闭）10个LED灯。该IC消除了对微控制器和编程的需求，还减少了控制10个LED所需的硬件。

模拟输入电压可以在3V至18V之间变化，并且仅通过在引脚7（参考输出）上使用单个电阻器就可以限制LED电流。该IC还具有DOT模式和BAR模式两种工作模式，也可以将一个以上的IC级联以控制多达100个LED。由于可以控制LED而不发生任何闪烁，并且亮度均匀无瑕，因此这些IC通常用于视觉警报和其他计量/监视应用。因此，如果您正在寻找一种可以驱动条形LED灯或其他10个LED序列的IC，那么您可能会对这种IC感兴趣。

如何使用LM3914

使用LM3914的优点是它需要最少的硬件，并且可以轻松设置。我们只需要将10个LED连接到IC，设置输入电压的参考电压并限制流过LED的电流，便一切就绪。下面的电路是LM3914的典型应用电路。

LM3914的典型应用电路。

只需使用V +和V-为IC供电，并且将模拟信号电压提供给引脚5。在这里，我们使用9V为IC供电，以监控0-5V的模拟电压。请始终注意，为IC供电的电压（此处为9V）至少应比监视电压（此处为5V）高1.5V。

由于我们在这里监视0-5V，因此低参考电压（引脚4）设置为0V，高参考电压（引脚6）设置为5V。您可能已经注意到，我们已经将所有10个LED直接连接至IC，而没有任何限流电阻，这是因为IC具有内部限流器，并且可以通过VRO引脚（引脚7）设置电流值。下面给出了计算电流的公式，其中I是流过每个LED的电流，RL是连接到引脚7的电阻。

我= 12.5 / RL

在上面的示例中，我们使用了470欧姆的电阻作为R1，因此流过每个LED的电流约为25mA，您可以根据需要修改该值。另请注意，LED的阴极连接至IC，阳极连接至+ 5V。这是因为IC输出引脚只能吸收电流而不能提供电流。

IC可以以两种不同的模式工作，一种是点模式，另一种是条形模式。在点模式下，模式引脚（引脚9）必须悬空，在这种模式下，根据输入电压，只有一个LED会亮起。在Bar模式下，模式引脚（引脚9）必须连接至V +，并且在这种模式下，LED将根据输入电压顺序打开或关闭。这两种模式都显示在上面的gif文件中。
