摘要: GOWIN半导体DK-START-GW2A55-PG484开发电路板旨在评估阿罗拉 GW2A-LV55PG484 FPGA。GW2A FPGA提供了一系列全面的功能和丰富的内部资源,例如高性能DSP资源,高速LVDS接口和许多BSRAM存储器资源。

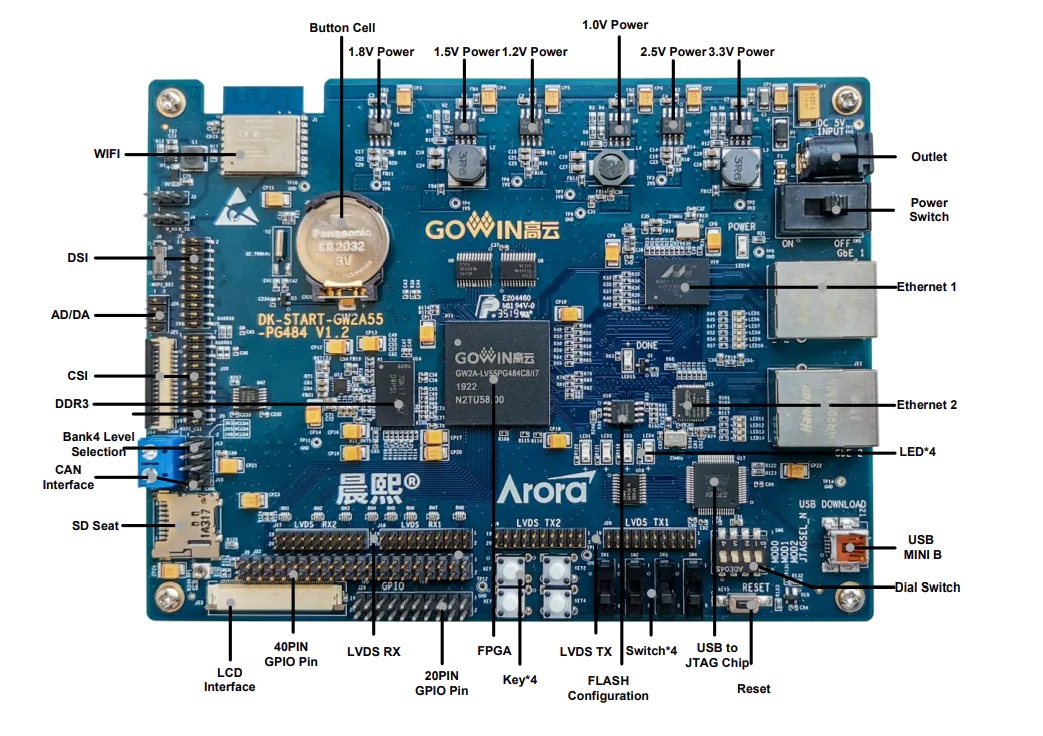

GOWIN半导体DK-START-GW2A55-PG484开发电路板旨在评估阿罗拉 GW2A-LV55PG484 FPGA。GW2A FPGA提供了一系列全面的功能和丰富的内部资源,例如高性能DSP资源,高速LVDS接口和许多BSRAM存储器资源。
GOWIN DK-START-GW2A55-PG484开发板提供了基于DDR3的高速数据存储以及基于MIPI,LVDS和GbE的高速通信测试。
现场可编程门阵列
Gowin GW2A-LV55PG484 FPGA
最多319个用户I / O
下载及启动
集成下载模块;可以使用USB Mini B电缆下载
外部闪存启动
加载后,蓝色的DONE指示灯点亮
功率
外部5V 2A电源
开机后,蓝色的电源指示灯亮
开发板产生3.3V,2.5V,1.8V,1.5V,1.2V,1.0V,0.75V以及LCD接口和MIPI接口所需的电源
时钟系统
50MHz晶体振荡器输入
记忆装置
2Gbit DDR3 SDRAM
64Mbit闪存
以太网接口
两个以太网接口
一种采用Broadcom的B50610KML芯片并支持RGMII(10/100/1000)接口
另一个采用Marvell的88E1111芯片,并支持MII,GMII,RGMII(10/100/1000)接口
带内置变压器的RJ45连接器
LVDS接口
两个用于接收的LVDS接口,包括十对差分信号
两个用于发送的LVDS接口,包括十对差分信号
用作GPIO时,I / O电压可调,支持3.3V,2.5V和1.8V
MIPI DSI接口
该接口包括5对差分信号,其中一个时钟和四个数据包括
使用30触点,间距为04mm的堆叠式板连接器
五通道DSI信号同时以2.00mm间距传输到20引脚双排引脚
MIPI CSI接口
接口包括三对差分信号,其中一个时钟和四个数据包括
使用间距为1mm的15针FPC连接器
三通道差分信号同时以2.00mm间距传输到20针双排针
SD卡插槽
八触点,推-推型
卡检测
实时时钟
使用外部连接到32.768kHz石英晶体的NXP PCF8563
双电源设计可用于开发板电源或纽扣电池
与FPGA的通信接口为I2C
AD / DA
采用ADI AD5593R芯片
它支持12位A / D和D / A转换器,并且8通道接口可以配置为ADC / DAC / GPIO的任意组合
输入输出接口采用8pin
CAN
使用恩智浦TJA1050收发器芯片
通过UART接口与FPGA进行通信
最大传输速率为1Mbps
无线上网
采用乐鑫ESP-WROOM-02 WIFI模块
通过SPI接口与FPGA进行通信
SPI通讯速度为20Mbps
GPIO接口
有40针双排引脚,包括34 GPIO,I / O Bank电压调整为3.3V,还有3.3V电压和5V电压以及两个接地引脚
有20针双排引脚,包括16个GPIO,两个3.3V电压,一个5V电压和三个接地引脚
调试模块
四键
四个开关
四个蓝色LED
DK-START-GW2A55-PG484
5V电源(100-240V?50 / 60Hz 0.5A输入,DC 5V 2A输出)
USB电缆
快速入门指南
