GOWIN Semiconductor的DK-START-GW1NSR2 V1.1开发套件有助于评估GW1NSR-2 SoC FPGA。GW1NSR-2 SoC FPGA嵌入了ARM Cortex-M3硬核处理器，32Mbit PSRAM，1Mbit用户闪存和八通道ADC转换器。

GOWIN DK-START-GW1NSR2 V1.1开发套件提供了许多外部接口，包括MIPI / LVDS接口，GPIO，ADC，滑动开关，LED，时钟和复位。

DK-START-GW1NSR2 V1.1开发电路板特征

现场可编程门阵列

采用QN48封装

多达38个用户I / O

嵌入式闪存，断电不易丢失数据

丰富的LUT4资源

B-SRAM的多种模式和容量

FPGA配置模式

JTAG

自动启动

时钟资源

50MHz时钟晶体振荡器

钥匙开关和滑动开关

一个重置按钮

两个按键开关

发光二极管

1个电源指示灯（绿色）

一个DONE指示灯（绿色）

2个LED（绿色）

记忆

1Mbit内置闪存

内置32Mbit PSRAM

MIPI / LVDS

5对MIPI / LVDS差分输入；5对MIPI / LVDS差分输出

通用输入输出

9个I / O扩展资源

LDO电源

支持3.3V，2.5V，1.8V和1.2V

DK-START-GW1NSR2 V1.1开发电路板接口功能图组成部件

DK-START-GW1NSR2 V1.1

USB电缆

快速入门指南

DK-START-GW1NSR2 V1.1开发电路板接口功能图

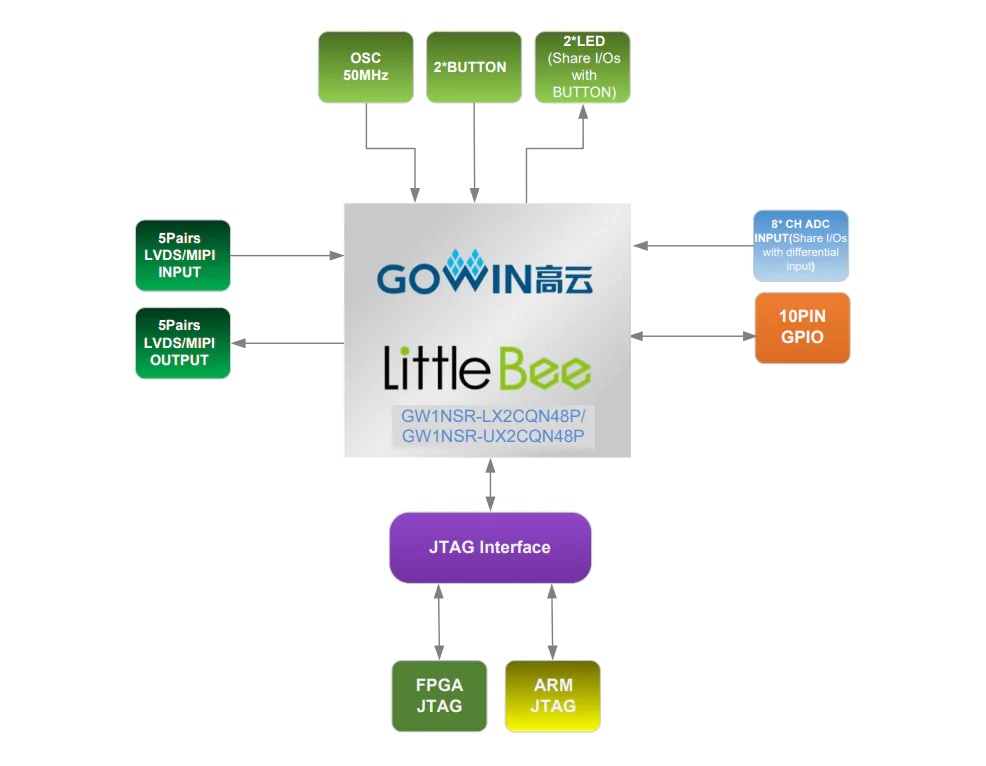

DK-START-GW1NSR2 V1.1开发电路板功能结构图
