74HC157 – 2输入多路复用器IC_引脚配置_功能规格_应用领域

来源：HQBUY 发布时间：2020-08-17

摘要： 74HC157是2输入（2：1）多路复用器IC。它内部有四个类似的多路复用器，因此被称为四封装2输入多路复用器。我们知道，多路复用器接收2个或多个输入，并根据选择线路状态提供其中一个作为输出。

74HC157是2输入（2：1）多路复用器IC。它内部有四个类似的多路复用器，因此被称为四封装2输入多路复用器。我们知道，多路复用器接收2个或多个输入，并根据选择线路状态提供其中一个作为输出。

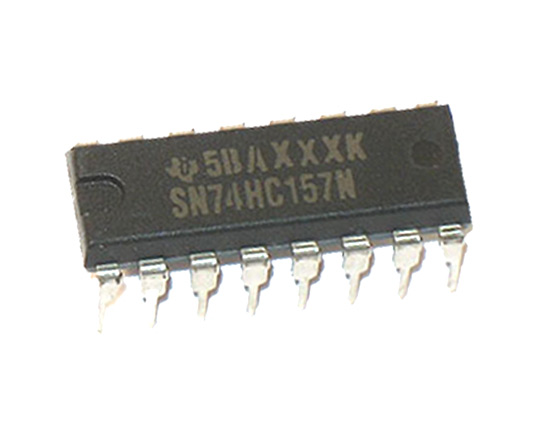

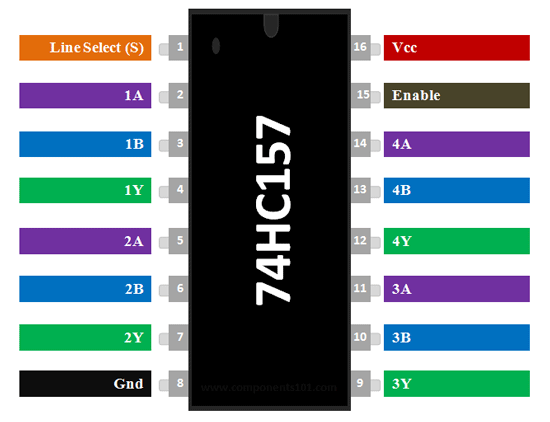

74HC157 – 2输入多路复用器IC 74HC157 – 2输入多路复用器IC 引脚排列

引脚配置

Pin Name	Pin Name	Description
2,5,11,14	Input A	This is the first input line of the 2:1 Multiplexer
3,6,10,13	Input B	This is the second input line of the 2:1 Multiplexer
4,7,9,12	Output Y	This is the output line pin of the Multiplexer
1	Line Select (S)	The select pin selects one of the two input lines and gives it to output line
15	Enable (E)	Active low pin. Grounded for normal operation
8	Ground	Connected to the ground of the system
16	Vcc	This pin powers the IC, typically +5V is used.

74HC157 IC特性

2输入多路复用器四通道封装
工作电压：2V至6V
最小高电平输入电压：3.15V @（Vcc = 4.5V）
最大低电平输入电压：1.35V @（Vcc = 4.5V）
TTL / CMOS输入逻辑兼容性
最大传播延迟：25ns @（Vcc = 4.5V）
提供16引脚PDIP，GDIP，PDSO封装

在哪里使用74HC157多路复用器

74HC157多路复用器

同样，该IC具有两个输入引脚（输入I0和输入I1）和一个输出引脚（输出Y），构成2：1多路复用器。同样，有2个输入和1个输出分别对应的4个多路复用器，所有这四个多路复用器均通过单个线路选择引脚（S）进行控制，因此它们不能独立运行。因此，如果您正在寻找采用四方封装的2：1多路复用器IC，那么该IC可能是您的正确选择。

如何使用74HC157 IC

使用74HC157 IC非常简单。IC的工作电压为2V至6V，因此请选择工作电压（通常使用5V），然后使用Vcc引脚和接地引脚为IC供电。为了使IC正常工作，必须将Enable引脚接地，因此您可以根据需要将其永久接地或将其连接到MCU / MPU以开启多路复用器。

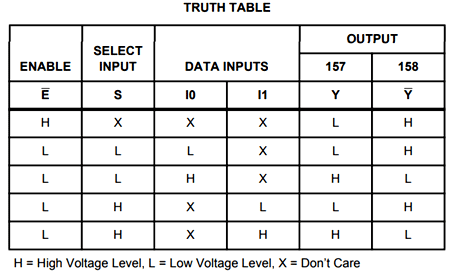

该IC中有四个2：1多路复用器，为简单起见，我们考虑只使用四个可用的多路复用器之一。由于多路复用器是2：1多路复用器，它可以接受两个输入，因此这两个输入分别提供给输入A引脚（又名输入I0）和输入B引脚（又名输入I1），可以从中接收多路复用器的输出选择线（引脚1）决定应将两个输入中的哪一个提供给输出引脚。如果选择线为低电平（逻辑0），则输入A将反映在输出上；如果选择引脚为高电平（逻辑1），则输入B将反映在输出引脚Y上。74HC157 IC的工作方式为如下所示。

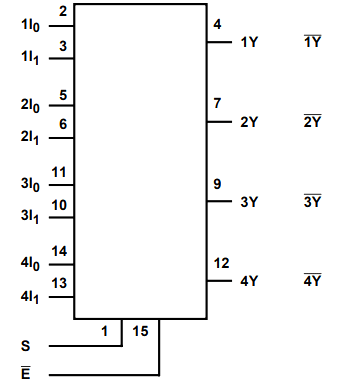

74HC157 IC的工作方式
