Maxim Integrated MAX25400汽车高速USB 2.0保护器旨在为汽车无线电，导航，连接和USB集线器应用中的低压内部USB数据和USB电源线提供高ESD和短路保护。MAX25400具有USB高速（480Mbps），USB全速（12Mbps）和USB低速（1.5Mbps）操作。MAX25400 USB 2.0保护器提供短路保护选项，包括在受保护的HVD +和HVD-故障输出上的总线短路和电池短路。

此外，Maxim MAX25400保护器在受保护的HVD +和HVD-输出上提供±15kV气隙和±8kV触点的高ESD保护。MAX25400具有两个低导通电阻（R ON）USB 2.0数据开关。

MAX25400采用12引脚无铅TQFNEP封装，工作温度范围为-40°C至105°C。

MAX25400汽车高速USB 2.0保护器特征

目标功能可优化USB性能

两个R ON 3.3Ω（典型值）的USB 2.0数据开关

480Mbps，12Mbps或1.5Mbps USB 2.0操作

9ms故障恢复时间

适用于汽车环境

电池短路和总线短路保护在受保护的HVD +和HVD-输出上

经ISO 10605和IEC 61000-4-2 ESD测试

标准品

12引脚（3mm x 3mm）TQFN-EP封装

-40°C至+ 105°C工作温度范围

符合AEC-Q100

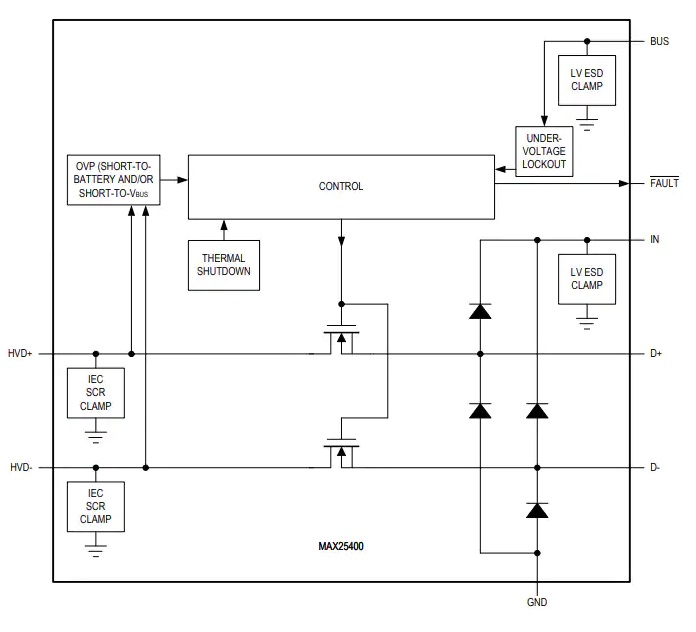

MAX25400汽车高速USB 2.0保护器功能结构图
