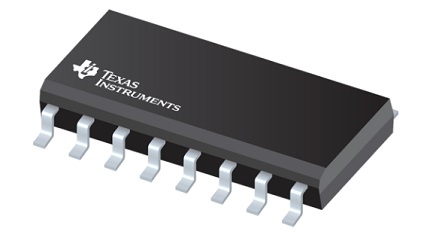

德州仪器（TI）UCC28065过渡模式PFC控制器是一种交错式PFC控制器，能够以比以前更高的额定功率实现过渡模式PFC。该设备使用Natural Interleaving技术保持180度相移。两个通道均作为与相同频率同步的主站（没有从站通道）运行。这种方法可以为每个通道提供更快的响应时间，准确的相移和过渡模式操作。德州仪器（TI）UCC28065具有突发模式功能，可实现高轻载效率。突发模式消除了在轻负载操作期间关闭PFC以满足待机功率目标的需要。与UCC25640x LLC控制器和UCC24612或UCC24624同步整流器控制器配对使用时，无需使用辅助反激。与上一代设备相比，增加的频率钳位使开关频率能力加倍。增加的开关频率范围也使设计能够充分利用GaN MOSFET（如LMG3410和SiC MOSFET）的优势。

扩展的系统级保护功能包括输入欠压和压差恢复，输出过压，开环，过载，软启动，相故障检测和热关断。附加的故障安全过压保护（OVP）功能可防止中间电压短路，如果未被发现，则可能导致灾难性的设备故障。先进的非线性增益可对线路和负载瞬态事件做出快速而平稳的响应。特殊的掉线处理避免了重大的电流中断。在突发模式操作期间不进行切换时，偏置电流的大幅降低可改善待机性能。

UCC28065过渡模式PFC控制器特征

输入滤波器和输出电容器纹波电流减小

降低电流纹波，以提高系统可靠性并减小大容量电容器

减小EMI滤波器的尺寸

更高的开关频率支持

高达800kHz的开关频率，将升压电感器的尺寸减小到至少一半的尺寸

改进的输入电流THD

高轻载效率

用户可调的相位管理，带有输入电压补偿

突发模式操作，突发阈值可调

帮助符合EUP Lot6二级，CoC二级和DOE VI级标准

无传感器电流整形可简化电路板布局并提高效率

输入线路前馈可实现快速线路瞬态响应

浪涌安全电流限制

防止浪涌时MOSFET导通

消除了输出整流器中的CCM操作和反向恢复事件

UCC28065过渡模式PFC控制器应用领域

适用于LED和OLED电视的超薄AC / DC

多合一电脑

高密度AC / DC和游戏适配器

家庭音响系统

服务器，电信和DIN导轨电源

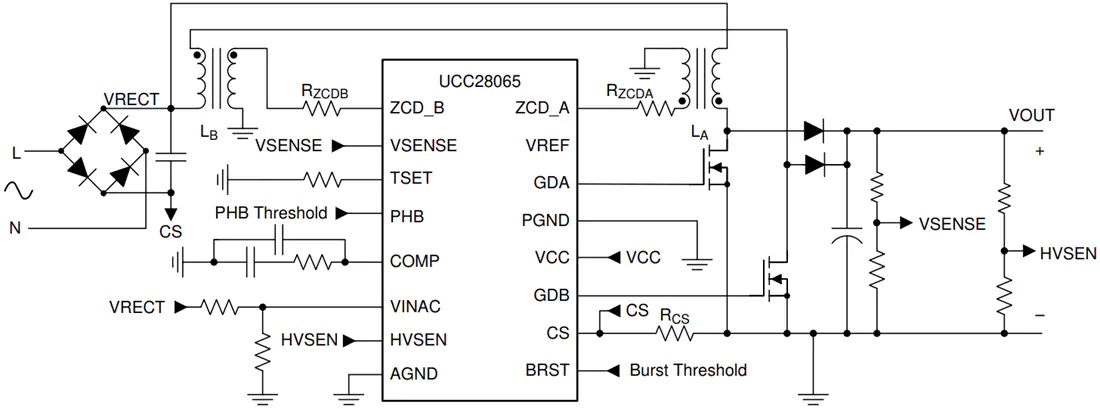

UCC28065过渡模式PFC控制器的应用电路图
