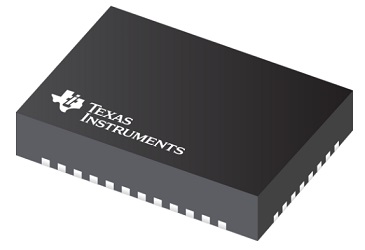

德州仪器（TI）TUSB1146转接驱动器交叉点交换机是VESA USB Type-C Alt模式转接驱动交换机，支持USB 3.2数据速率（最高10Gbps）和DisplayPort 2.0（最高10Gbps）用于下游端口（主机）。该设备用于USB Type-C标准的VESA DisplayPort Alt Mode中的配置C，D和E。德州仪器（TI）TUSB1146转接驱动器交叉点开关是与协议无关的线性转接驱动器，并且还能够支持其他USB Type-C备用模式接口，例如HDMI备用模式。

TUSB1146集成了创新的自适应接收器均衡（AEQ）功能。AEQ功能将自动在USB设备和TUSB1146之间找到最佳的ISI补偿设置。因为AEQ找到了最佳设置，所以USB主机和USB设备之间的互操作性得到了极大的改善。TUSB1146采用3.3V单电源供电，并处于商业温度范围和工业温度范围内。

TUSB1146转接驱动器交叉点开关特征

USB Type-C交叉点开关支持

USB 3.2 SSP + 2个DisplayPort通道

4个DisplayPort通道

USB 3.2 x1 Gen 1 / Gen 2最高10Gbps

VESA?DisplayPort2.0最高10Gbps（UHBR10）

支持D_DFP引脚分配C，D和E

USB DFP接收器的自适应均衡或固定均衡之间的选择

UFP发射器支持线性和有限转接驱动器

有限的转接驱动器选项可提供TX电压摆幅和TX均衡控制

4级TX电压从800mVpp到1100mVpp摆动

TX预拍和去加重

超低功耗架构

5GHz时高达12dB的均衡

对DisplayPort链接培训透明

通过GPIO或I 2 C进行配置

USB Type-C上的英特尔专有DCI功能可用于封闭式机箱调试

热插拔功能

温度范围

工业级（–40oC至85oC）（TUSB1146I）

商业（（0oC至70oC）（TUSB1146）

4mm x 6mm，0.4mm间距WQFN封装

TUSB1146转接驱动器交叉点开关应用领域

笔记本电脑和台式机

平板电脑

扩展坞

TUSB1146转接驱动器交叉点开关功能结构图
