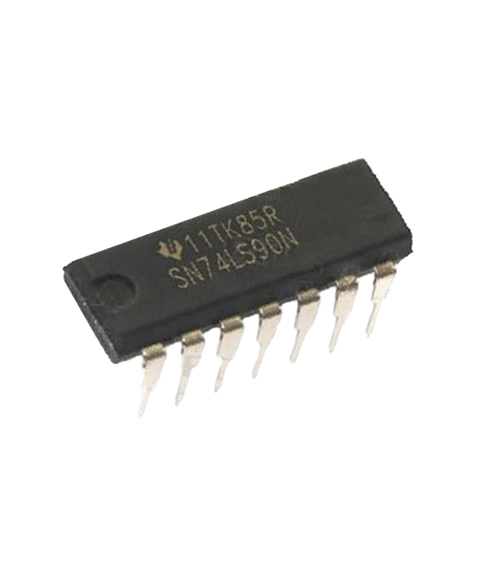

摘要： 74LS90基本上是一个MOD-10十进制计数器，可生成BCD输出代码。它由四个主从JK触发器组成，它们在内部相连以提供MOD-2（计数到2）计数器和MOD-5计数器。74LS90还具有一个独立的由CLKA触发的JK触发器，其他三个由CLKB驱动。
74LS90基本上是一个MOD-10十进制计数器，可生成BCD输出代码。它由四个主从JK触发器组成，它们在内部相连以提供MOD-2（计数到2）计数器和MOD-5计数器。74LS90还具有一个独立的由CLKA触发的JK触发器，其他三个由CLKB驱动。

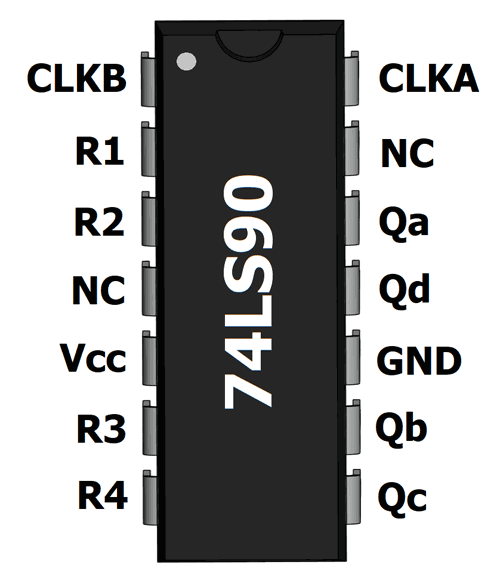

| Pin Number | Pin Name | Description |
| 1 | CLKB | Clock Input 2 |
| 2 | R1 | Reset 1 |
| 3 | R2 | Reset 2 |
| 4 | NC | Not Connected |
| 5 | Vcc | Positive Supply Input |
| 6 | R3 | Reset 3 |
| 7 | R4 | Reset 4 |
| 8 | Qc | Output Pin 3 |
| 9 | Qb | Output Pin 2 |
| 10 | Gnd | Ground |
| 11 | Qd | Output Pin 4 |
| 12 | Qa | Output Pin 1 |
| 13 | NC | Not Connected |
| 14 | CLKA | Clock Input 1 |

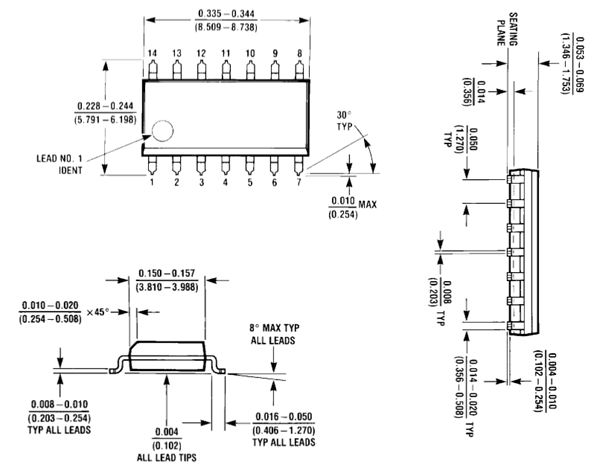

典型功耗：45mW
高计数率：42MHz
计数模式选择
输入钳位二极管限制了高速端接效应
供电电压：5V
工作环境温度范围：–55至125°C
下图为BCD十进制计数器的电路图，通过为CLKA引脚提供HIGH和LOW逻辑，每个HIGH逻辑的IC起始计数从零到8。如果要在7段显示器上显示数字，则需要7段显示驱动器IC。
