用于反激式转换器的Monolithic Power Systems（MPS）MP6919快速关断智能整流器集成了100V /13mΩMOSFET，比二极管整流器具有更高的效率和功率密度。该器件产生自己的电源电压，不需要用于高端或低端整流的辅助绕组。MP6919整流器支持连续导电模式（CCM），不连续导电模式（DCM）和准谐振操作。内部振铃检测电路可防止DCM或准谐振操作期间MP6919整流器错误地导通。该整流器适合具有低输出电压要求的充电器应用或具有高端设置的任何其他适配器应用。MP6919整流器理想用于笔记本电脑适配器，快速充电器（QC）和USB供电（PD）充电器

MP6919快速关断智能整流器特征

集成100V /13mΩMOSFET

低至0V的宽输出范围

效率和功率密度比二极管整流器高

不需要辅助绕组进行高端或低端整流

振铃检测可防止在DCM操作期间错误打开

与能源之星兼容

支持DCM，CCM和准谐振操作

采用SOIC-8封装

MP6919快速关断智能整流器技术指标

静态电流110μA

1.7W最大功耗

T c = 25°C时的14.1A连续漏极电流

T c = 100°C时的8.9A连续漏极电流

50A脉冲漏极电流

-55°C至150°C的存储温度范围

-40°C至125°C的工作结温范围（T J）

±1200V人体模型（HBM）

±2000V充电设备型号（CDM）

MP6919快速关断智能整流器应用领域

笔记本电脑适配器

QC和USB PD充电器

高效反激式转换器

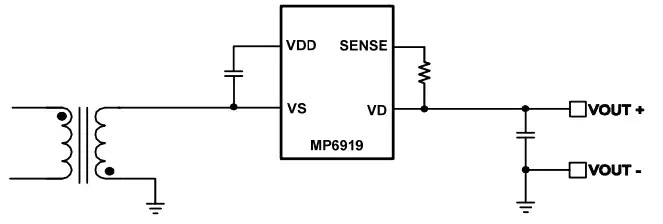

MP6919快速关断智能整流器典型应用电路图

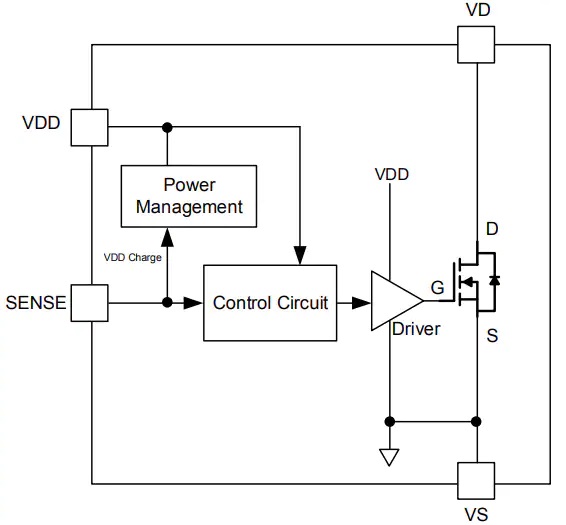

MP6919快速关断智能整流器功能结构图
