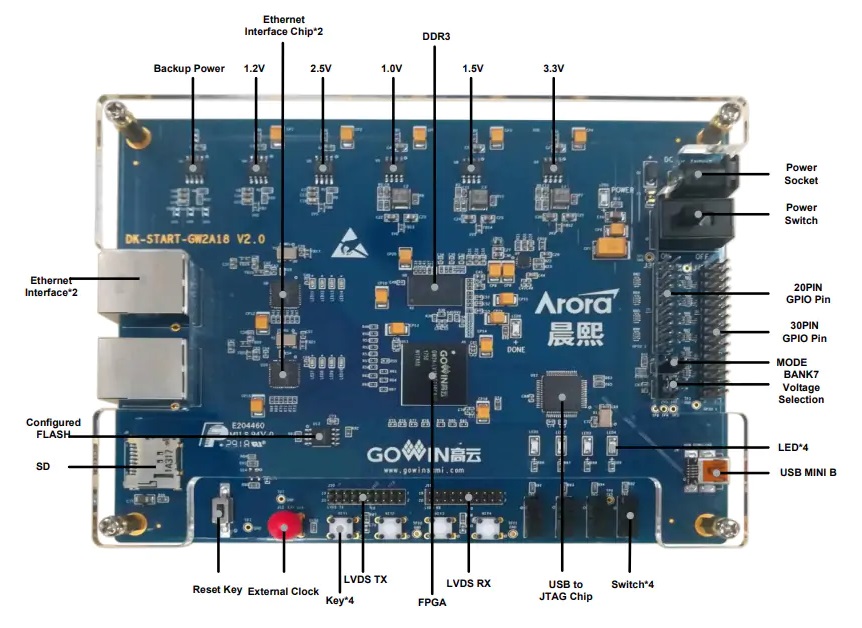

DK-START-GW2A18 V2.0开发板介绍_接口功能图_及组成部件

来源：HQBUY 发布时间：2020-08-17

摘要： GOWIN Semiconductor DK-START-GW2A18 V2.0开发板旨在快速，轻松地演示GW2A-LV18PG256 FPGA。GW2A FPGA提供了丰富的内部功能，例如高性能DSP，高速LVDS和BSRAM存储器。凭借简化的架构和55nm工艺，GW2A FPGA适用于高速和低成本应用。

GOWIN Semiconductor DK-START-GW2A18 V2.0开发板旨在快速，轻松地演示GW2A-LV18PG256 FPGA。GW2A FPGA提供了丰富的内部功能，例如高性能DSP，高速LVDS和BSRAM存储器。凭借简化的架构和55nm工艺，GW2A FPGA适用于高速和低成本应用。

GOWIN DK-START-GW2A18 V2.0开发套件非常适合高速数据存储，高速通信测试，FPGA功能评估，硬件可靠性验证以及带调试的软件学习。开发板配备了2Gb DDR3芯片，并且16位数据总线的最大数据速率为1600MT / s。集成了两个千兆以太网接口，以支持10M，100M和1000M以太网通信。其他外部接口包括LVDS，SD卡座和GPIO。
