74HCT04六角逆变器IC_引脚配置_传播延迟_应用领域

来源：HQBUY 发布时间：2020-08-17

摘要： 74HCT04是一个反相器IC十六进制，这意味着它具有6反转（NOT门）其内部，其中每个非门可在其自己的独立地执行。NOT门在构建逻辑组合电路中非常有用；它们还可以独立用作波形振荡器或缓冲IC。由于IC封装内部有6个门，因此连接变得紧凑，所有6个门的响应几乎相同，因此更加可靠。

74HCT04是一个反相器IC十六进制，这意味着它具有6反转（NOT门）其内部，其中每个非门可在其自己的独立地执行。NOT门在构建逻辑组合电路中非常有用；它们还可以独立用作波形振荡器或缓冲IC。由于IC封装内部有6个门，因此连接变得紧凑，所有6个门的响应几乎相同，因此更加可靠。

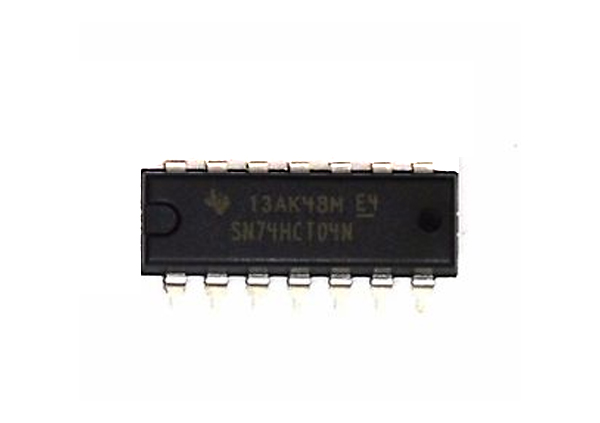

74HCT0474HCT04- 74HCT04 IC引脚分配

引脚配置

Pin Number	Pin Name	Description
1,3,5,11,13,15	Input Pins	Input pins of the NOT Gate (Inverter)
2,4,6,10,12,14	Output Pins	Output pins of the NOT Gate (Inverter)
7	Ground	Connected to the ground of the system
16	Vcc (+5V)	Powers the IC, typically with +5V

特征

六个独立逆变器（NOT门）IC
工作电压：4.5V至5.5V
源/漏电流：4mA @ 4.5V（Vcc）
连续输出电流：±25mA
高电平输入电压：2V（最小值）
低电平输入电压：0.8V（最大）
传播延迟（Pd）/转变时间：29 ns（最大值）
输入引脚具有施密特触发器动作
所有引脚均兼容TTL
提供14引脚PDIP，SO-14，TSSOP封装

哪里可以使用74HCT04六角变频器

74HCT04

如何使用74HCT04 IC

如前所述，74LS14具有六个反相（非）门，可用作六个单独的门。由于该引脚是TTL兼容的，因此不需要太多外部组件，因此使用该IC非常容易。只需为IC供电并提供输入信号，我们就会在相应的引脚上获得输出。工作的GIF如下所示。

74HCT04 IC

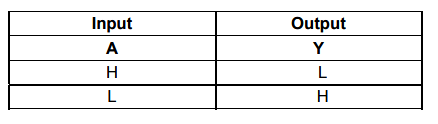

如您所见，6个门中的每一个都可以根据输入信号进行单独操作。同样重要的是要记住，在上面的仿真中未显示电源引脚（引脚14）和接地引脚（引脚7），因此在实际电路中，接地引脚必须接地，电源引脚必须提供+ 5V。非门的真值表如下所示，其中A表示输入，Y表示输出。如果输入为高电平，则输出将为低电平，而输入为低电平时，输出将为高电平，因此该IC的名称为反相器。

74HCT04

最大低电平输入电压为0.8V，将其视为高电平，而最小低电平输入电压为2V，将其视为低电平。因此，该IC还可以使用3.31v信号线工作，使其适合于3.3V至5V逻辑电平转换器。

74HCT04 IC的传播延迟

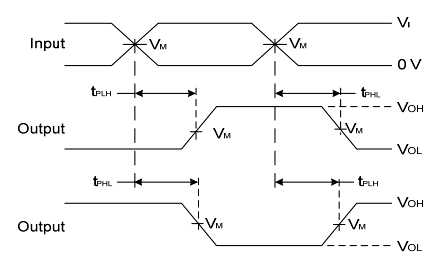

在诸如74HCT04之类的门中，开关时间是当IC用作波形振荡器或缓冲器时要考虑的重要参数。IC能够根据输入的变化快速切换输出。输出引脚从一种状态变为另一种状态所花费的时间称为传播延迟，对于该IC，该延迟约为29nS。下面显示了更详细的开关图，这些参数的值可以从此页面底部链接的74HCT04数据表中获得。

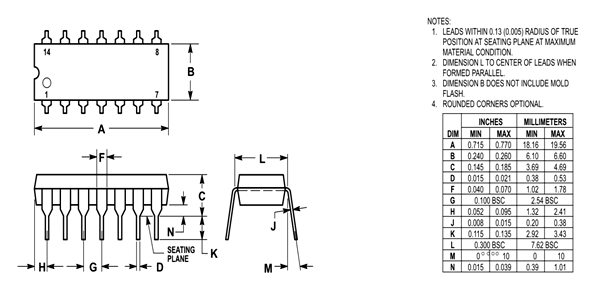

74HCT04-
