LM7912负稳压器_引脚配置_使用方法_应用

来源：HQBUY 发布时间：2020-08-18

摘要： LM7912属于稳压器系列。名称“ 79”表示负极，术语“ 12”表示电压。因此，“ 7912”表示该IC将为您的项目调节负12V电压。您也可以检查78系列的正电压调节器。在设计模拟电路时，该电路可能需要负电压作为电源或参考电压。在两种情况下，当您需要负12V电压时，7912都是理想选择。该IC的输出电流高达1A，但是通过适当的散热片，数据表表明该IC可以实现2.2A的峰值电流。

LM7912属于稳压器系列。名称“ 79”表示负极，术语“ 12”表示电压。因此，“ 7912”表示该IC将为您的项目调节负12V电压。您也可以检查78系列的正电压调节器。

在设计模拟电路时，该电路可能需要负电压作为电源或参考电压。在两种情况下，当您需要负12V电压时，7912都是理想选择。该IC的输出电流高达1A，但是通过适当的散热片，数据表表明该IC可以实现2.2A的峰值电流。

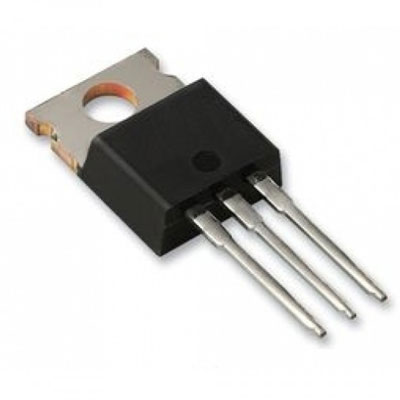

LM7912负稳压器

引脚配置

Pin Number	Pin Name	Description
1	Ground (Gnd)	Connected to Ground
2	Input (V+)	Unregulated Input Voltage
3	Output (Vo)	Outputs Regulated -12V

7912调节器功能

12V负电压稳压器
最小输入电压为-14.5V
最大输入电压为-27V
峰值输出电流为2.2A
平均输出电流高达1A
提供内部热过载和短路电流限制保护。
仅以TO-220封装提供。

LM7912稳压器的使用方法

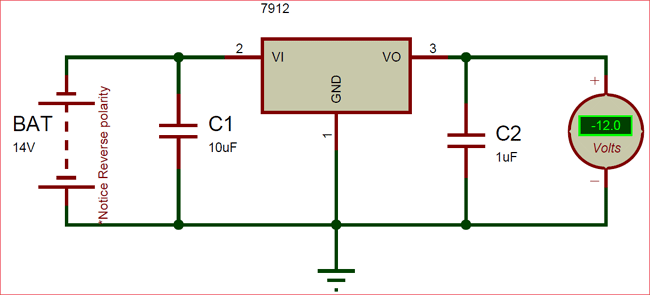

LM7912是-12V稳压器IC。这意味着当输入电压在-14.5V至-27V之间时，它将提供-12V的恒定输出电压。下面显示了一个非常基本的稳压器电路。

已经使用电池为IC供电，但是您可以使用任何电源，但请注意电源电压应为负。因此，我更换了电池的极性。输入和输出电容器 C1（10uF）和C2（1uF）分别用于过滤来自输入和输出电压的噪声。负输出电压从Vo（第3引脚）获得，该电压也可以用万用表读取。电容器的值不必是确切的值，您可以使用获得的最接近的值。

根据您的应用，还有许多其他方式可以使用该IC。这些电路的电路图可以在此页末尾的数据表中找到。
