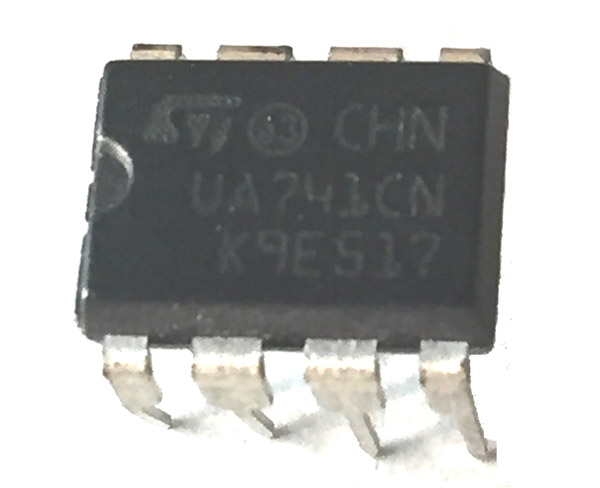

一个LM741运算放大器是直流耦合的高增益电子电压放大器。内部只有一个运算放大器。运算放大器IC用作比较器，比较两个信号（反相和同相信号）。该IC的主要功能是在各种电路中进行数学运算。运算放大器具有很大的增益，通常用作电压放大器。LM741可以采用单电源或双电源供电。

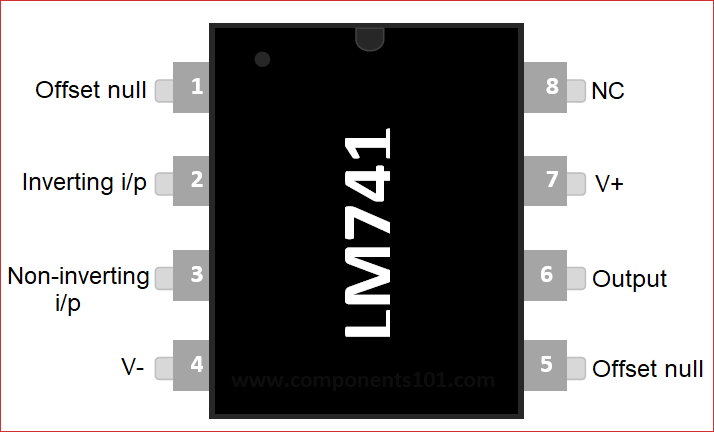

LM741引脚配置

LM741运算放大器IC特性和规格

LM741内部只有一个运算放大器，有些运算放大器IC具有多个运算放大器，例如LM358，LM148，LM248，LM348
提供短路和过载保护。
低功耗。
大共模抑制比（CMRR）和差分电压范围。
无需外部频率补偿。
超过共模范围时，防止闩锁。
该IC的最小，正常和最大功耗分别为±10v，±15v和±22v。
工作温度应为-50至125℃。
电源电流– 1.7至2.8mA。
焊针温度– PDIP封装– 260?C（持续10秒–规定）
TO-99和CDIP-300?C（持续10秒-规定）
可用软件包：TO-99，CDIP和PDIP

LM741等效运算放大器IC
LM741A，LM741C，LM709C，LM201，MC1439和LM748

简要描述

一个LM741运算放大器是直流耦合的高增益电子电压放大器。内部只有一个运算放大器。运算放大器IC用作比较器，比较两个信号（反相和同相信号）。该IC的主要功能是在各种电路中进行数学运算。运算放大器具有很大的增益，通常用作电压放大器。LM741可以采用单电源或双电源供电。

OUTPUT Voltage = Gain * Input Voltage

运算放大器可以通过两种方式使用：

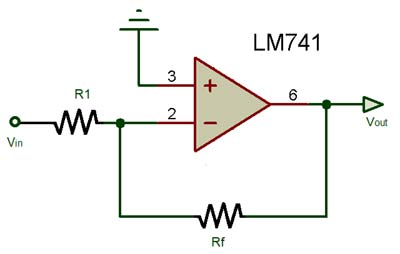

1.反相运算放大器
当输入源连接到反相端子PIN 2并通过输出PIN 6进行反馈时，则运算放大器处于反相状态。就像如果PIN 2具有+ ve极性，那么我们将从PIN 6获得-ve极性的输出。

GAIN = Rf/R1

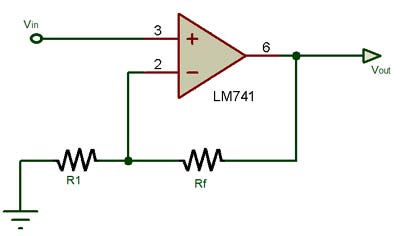

2.同相运算放大器

当输入源连接到同相端子PIN 3并且PIN 2被输出PIN 6反馈时，则运算放大器处于同相状态。就像PIN 3具有+ ve极性一样，我们将从PIN 6获得+ ve极性的输出。

GAIN = 1+ (Rf/R1)

工作理念
当同相输入（+）上的电压高于反相输入（-）上的电压时，比较器的输出为HIGH。并且如果反相输入（-）的电压高于同相端（+），则输出为LOW。运算放大器的输出是增益和输入电压的乘积。

LM741应用

比较器
直流放大器
积分器或微分器
求和放大器
多功能振动器
有源滤波器
通用反馈应用

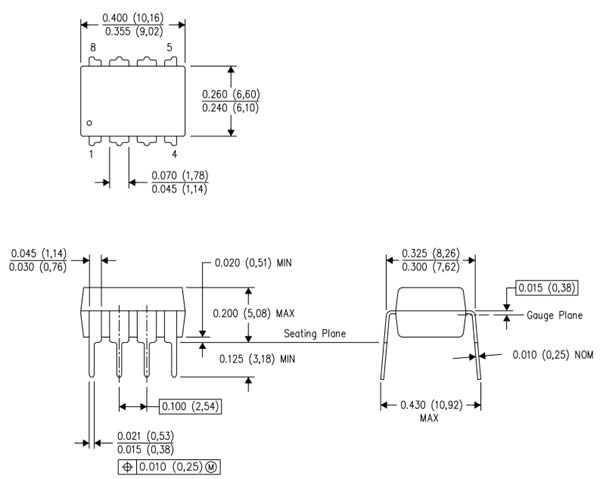

二维模型

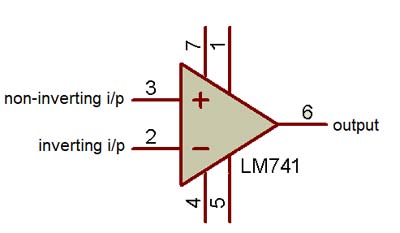

在运算放大器IC 741中，PIN2是反相输入端子，而PIN3是同相输入端子。该IC的输出引脚为PIN6。
