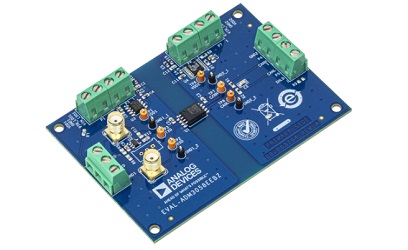

Analog Devices Inc. EVAL-ADM3058EEBZ电路板用于评估ADM3058E隔离信号和CAN或CAN FD网络的功率收发器。该评估板允许所有输入和输出功能运行，而无需外部组件。EVAL-ADM3058EEBZ板在-40°C至125°C工业温度范围内工作。该评估板装有8引脚标准小型封装，爬电距离（SOIC_IC）增加，爬电距离大于8mm。典型应用包括工业自动化，过程控制，建筑控制，运输和基础设施。

EVAL-ADM3058EEBZ评估电路板特征

ADM3058E 12Mbps隔离式CAN FD收发器

40°C至125°C工业工作温度范围

低辐射的2层PCB通过EN 55022 B级

6V至9V LDO稳压器电源电压范围

SMA连接器，用于TXD引脚和RXD引脚信号

EVAL-ADM3058EEBZ评估电路板应用领域

CANOpen，DeviceNet和其他CAN总线实施

工业自动化

过程控制和建筑控制

运输和基础设施

EVAL-ADM3058EEBZ评估电路板组成部件

EVAL-ADM3058EEBZ评估板

ADM3058EBRIZ

ADP7104

LTC6900

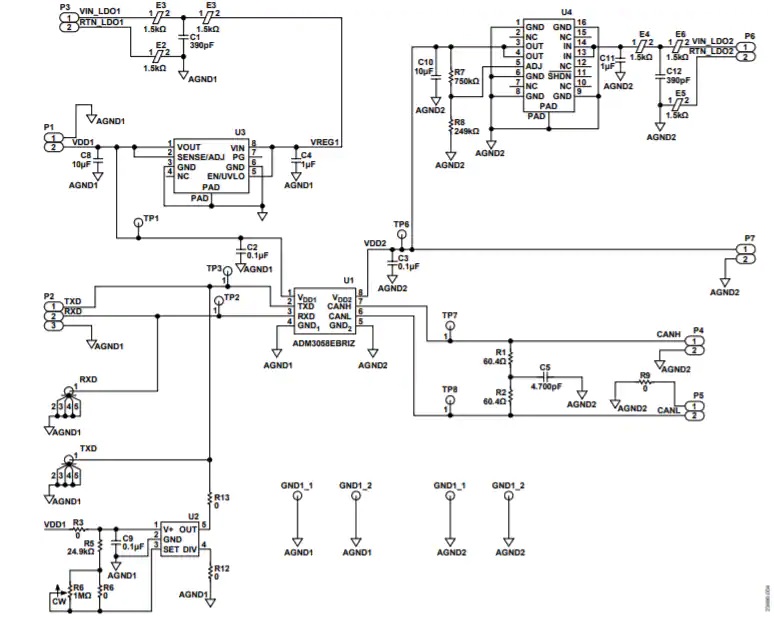

EVAL-ADM3058EEBZ评估电路板电路原理图
