Wolfspeed / Cree HM3双通道差分隔离栅极驱动器经过优化，可与HM3 1200V高性能半桥模块一起使用。CGD1700HB3P-HM3栅极驱动器通过3W板载隔离式电源提供高频，超快速开关操作。其功能包括可配置的具有迟滞的UVLO，差分输入以增强抗扰性，以及隔离的PWM编码的NTC电阻测量值。板载过电流，直通和反极性保护是标准配置。该器件非常适合直流总线电压高达1500V的应用。

HM3双通道差分隔离式栅极驱动器特征

经过优化，可与Cree的高性能HM3半桥电源模块配合使用

高频，超快开关操作

板载3W隔离电源

板载过电流，直通和反极性保护

具有迟滞的可配置UVLO

差分输入可增强抗噪能力

直接安装，低电感设计

隔离式PWM编码的NTC电阻测量

HM3双通道差分隔离式栅极驱动器应用领域

直流母线电压高达1500V

HM3双通道差分隔离式栅极驱动器技术指标

-0.5V至18V电源电压范围

-0.5V至5.5V逻辑电平输入

±14A输出峰值电流

每通道3W输出功率

94kHz最大开关频率

温度范围

-35°C至+ 85°C环境温度

-50°C至+ 125°C的存储

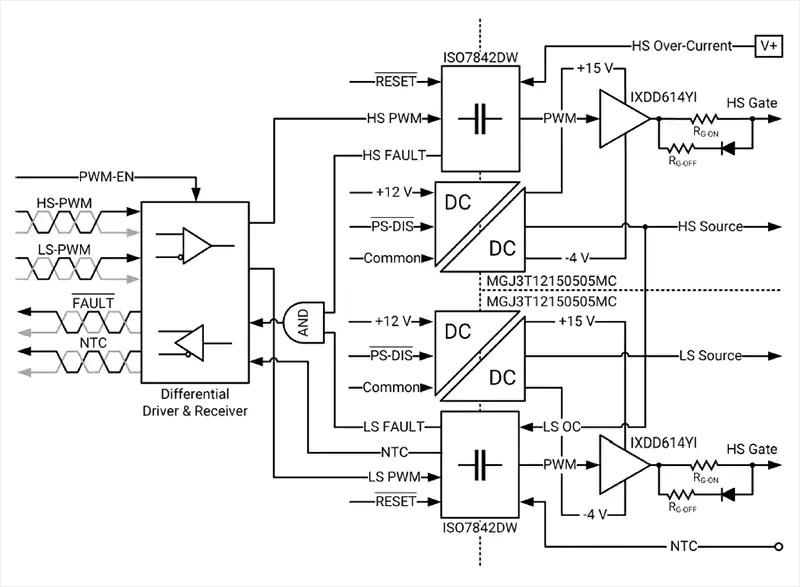

HM3双通道差分隔离式栅极驱动器功能结构图

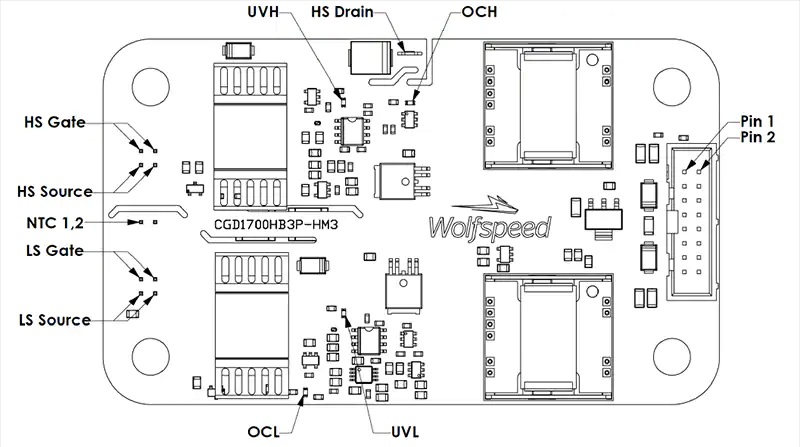

HM3双通道差分隔离式栅极驱动器接口功能图
