ADC0804集成电路_引脚配置_应用领域

来源：HQBUY 发布时间：2020-08-24

摘要： ADC0804是一种常用的ADC模块，用于项目是需要外部ADC。它是一个20引脚单通道8位ADC模块。这意味着它可以测量一个从0V到5V的ADC值，并且基准电压（Vref –引脚9）为+ 5V时的精度为19.53mV（步长）。也就是说，输入端每增加19.53mV，输出端就会增加1位。

ADC0804是一种常用的ADC模块，用于项目是需要外部ADC。它是一个20引脚单通道8位ADC模块。这意味着它可以测量一个从0V到5V的ADC值，并且基准电压（Vref –引脚9）为+ 5V时的精度为19.53mV（步长）。也就是说，输入端每增加19.53mV，输出端就会增加1位。

ADC0804 ADC0804引脚配置

ADC0804引脚配置

Pin Number	Pin Name	Description
1	Chip Select (CS)	Chip select is used if more than 1 ADC module is used. By default grounded
2	Read (RD)	Read pin must be grounded to read the Analog value
3	Write (WR)	Write pin should be pulsed high to start data conversion
4	CLK IN	External clock can be connected here, else RC can be used for accessing internal clock
5	Interrupt (INTR)	Goes high for interrupt request.
6	Vin (+)	Differential Analog input +. Connect to ADC input
7	Vin (-)	Differential Analog input -. Connect to ground
8	Ground	Analog Ground pin connected to ground of circuit
9	Vref/2	Reference voltage for ADC conversion.
10	Ground	Digital Ground pin connected to ground of circuit
11 to 18	Data bit 0 to bit 7	Seven output Data bit pins from which output is obtained
19	CLK R	RC timing resistor input pin for internal clock gen
20	Vcc	Powers the ADC module, use +5V

特征

易于与所有微处理器接口或独立工作。
单通道8位ADC模块
提供片上时钟，无需外部振荡器（时钟）
数字输出范围从0到255
当Vref = 5V时，对于每19.53mV的模拟值，数字端将增加一位（步长）

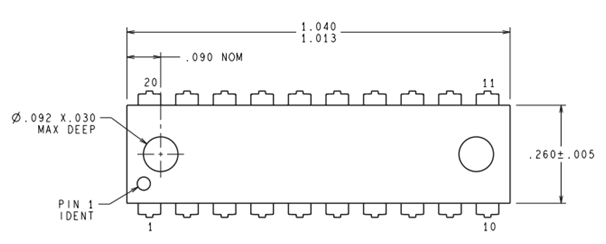

采用20引脚PDIP，SOIC封装

如何使用ADC0804

由于IC带有内部时钟，因此不需要很多组件即可工作。但是，要使内部时钟正常工作，我们必须使用RC电路。IC应该由+ 5V供电，并且两个接地引脚都应连接到电路接地。要设计RC电路，只需使用一个值为10k的电阻和一个100pf（大约）的电容器，然后将它们连接到CLK R和CLK IN引脚，如下电路所示。芯片选择（CS）和读取（R）引脚也应接地。Vref引脚处于空闲状态，因为默认情况下不进行任何连接，它将连接至+ 5V。

数字输出将从DB0到DB7引脚获得，并且模拟电压应连接到V in（+）引脚，如电路所示。另请注意，电压源（传感器/模块）的另一端也应接地，以使ADC转换正常工作。现在，为了使ADC转换开始，我们可以立即使Write（WR）引脚变为高电平，这可以通过将该引脚连接到MPU的I / O并在每次ADC读取之前将其切换为高电平来完成。只有这样做，输出端的ADC值才会更新。
