PAM8610放大器模块是基于2×15W，双信道，立体声类- d型放大器模块。可以将其用于任何DIY或音频相关项目中，以节省成本和节省电路板空间。

该放大器模块使用具有DC音量控制功能的PAM8610驱动器，该驱动器具有较低的THD + N（0.1％），较低的EMI和良好的PSRP，这对于高质量的声音再现非常有用。32步DC音量控制的范围为+ 32dB至-75dB。PAM8610使用7V至15V电源供电。就功率而言，它比其他竞争对手的IC更高效。

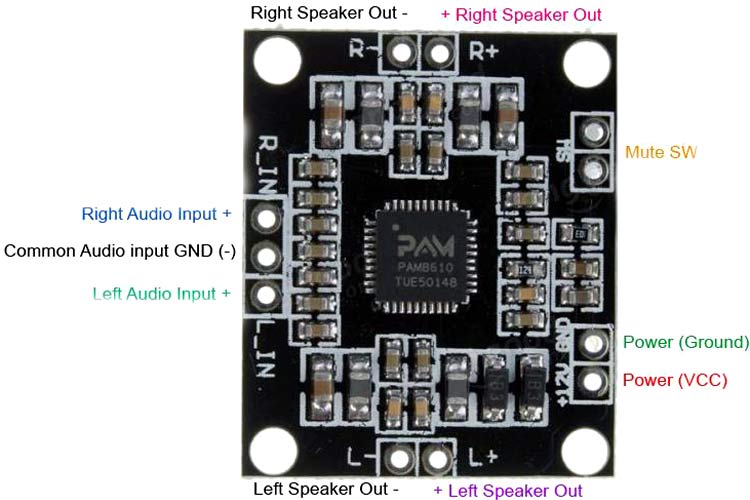

PAM8610放大器板的引脚说明

特点PAM8610功放板

输入电压：7?15V（推荐12V）
功率：15W
工作模式：Class-D（PWM调制类型）。
内置静音开关端口。SW短路将关闭功率放大器。
（长 ×宽×高）：30.5×25.5×2.6毫米

TDA8932放大器的替代产品： TPA3118（单声道60W），TDA8932

替换此PAM8610板：TDA7279（15W + 15W）

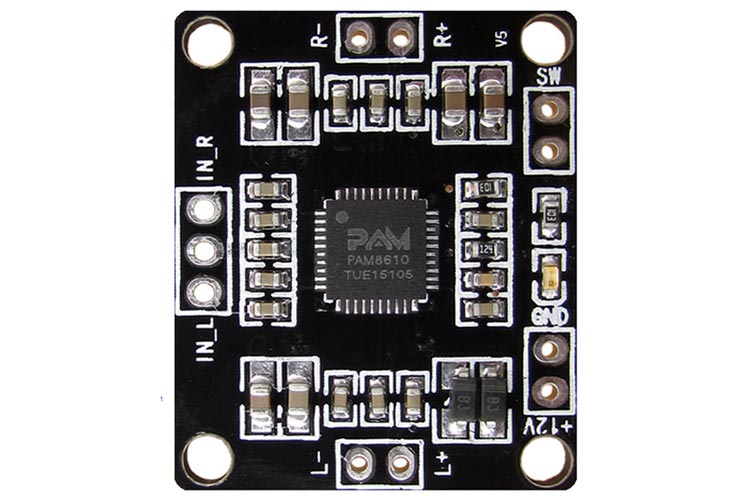

PAM8403放大器板-概述

主功率放大器IC是PAM8610。放大器板上的重要端口如下所示。

该放大器模块使用QFN 6x6 mm封装的40引脚PAM8610数字立体声放大器IC。由于该放大器是立体声放大器，因此具有立体声输入和立体声输出引脚端口，可直接焊接输出扬声器。每个通道的最大输出功率为15W。

它还具有静音开关功能的附加功能，该功能非常有用。按下静音开关或将静音端口短路时，静音开关可用于使功率放大器的输出静音。

低THD + N（0.1％）使其成为一种非常低噪声的功率放大器，可轻松安装在任何与音乐放大器相关的项目中。它不需要散热器，这也节省了额外的电路板空间。不管散热片如何，它还可以提供热保护，这是这种小功率放大器模块的另一个基本功能。

接口图

PAM8610的接口非常简单。按照下图连接扬声器，电源，立体声输入和静音开关。为获得最大输出性能，请使用12V 3A电源和4至8英寸扬声器。

在将该模块与电源，输入和扬声器连接时，要记住的几件事-

电源输入不要超过16.5V
请勿使音频输出彼此短路或接地。
在给电路上电之前，请仔细检查所有连接。

PAM8610放大器板的应用

液晶显示器/电视投影仪中的扬声器输出
笔记本电脑中的扬声器输出放大器
可用于便携式扬声器，便携式DVD播放器，游戏机

2D模型

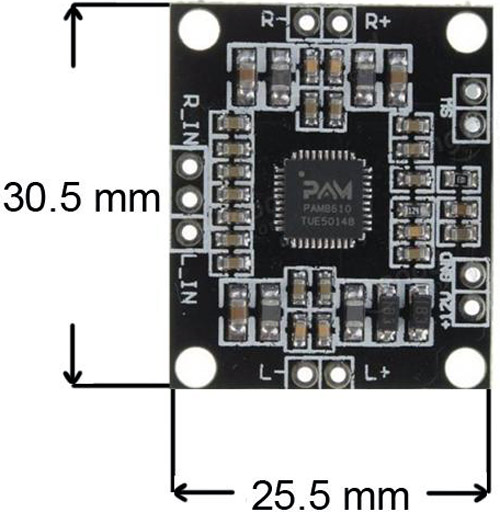

PAM8610放大器板的尺寸如下图所示：
