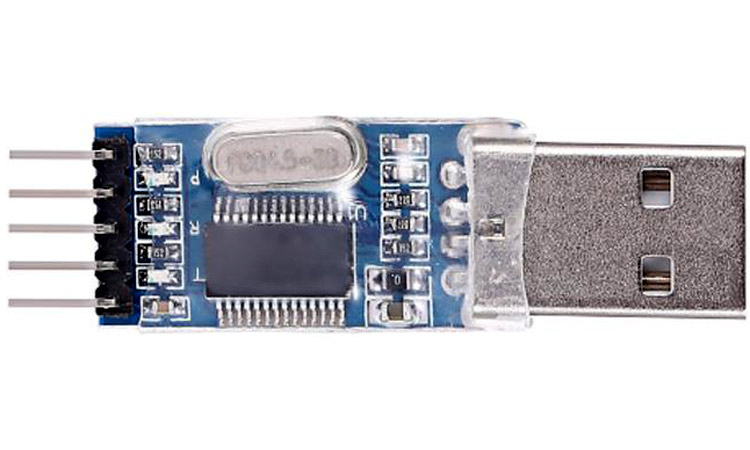

与Prolific Technology的PL2303 IC集成的PL2303 UART模块，这是一个单芯片USB至UART桥接IC。这款USB转UART桥接控制器提供了一种简单的解决方案，可使用最少的组件和PCB空间来更新RS-232的设计。免版税的虚拟COM端口（VCP）允许设备驱动程序作为PC应用程序中的COM端口。该模块允许异步串行数据总线（UART）带有USB 2.0全速功能控制器，USB收发器和完整的调制解调器控制信号。

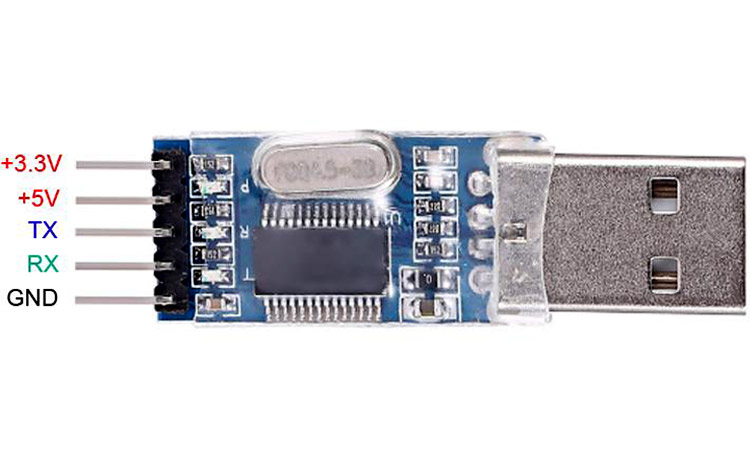

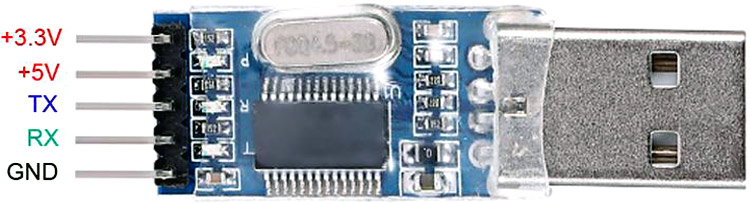

PL2303 UART模块的引脚说明

在下面的图片中可以轻松看到引脚排列-

PL2303模块的功能

在不同电压系统上支持DDWRT的3.3V和5.0V操作
标准USB A型公头和TTL 6针连接器。
500mA自恢复保险丝，提供保护。
两个数据传输指示器可以实时监控数据传输状态
与现有的COM端口PC应用程序一起使用。适用于Windows 8/7 / Vista / Server 2003 / XP / 2000 / CE
塑料涂层可防止标准磨损。
尺寸：52mm X 15.5mm x 6.5mm（长x宽x高）

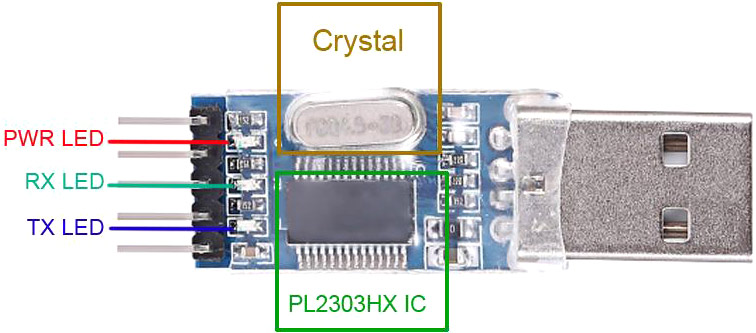

PL2303模块-概述

USB至UART的主要桥接IC是PL2303。

该PL2303 UART模块是基于Prolific Technology的PL2303桥的USB到TTL UART转换器模块。该PL2303 UART模块与带有集成收发器的USB2.0全速设备兼容。它在数据线上具有实时LED，可实时提供数据传输状态。500 mA的自恢复保险丝用于保护目的。

对于没有标准串行端口的笔记本电脑，此模块可以用作标准串行端口。此模块使用计算机上的USB创建一个虚拟COM端口，该端口可支持各种标准波特率（300 bps至1 Mbps）以进行串行通信。该模块包括TX（发送）和RX（接收）数据信号。

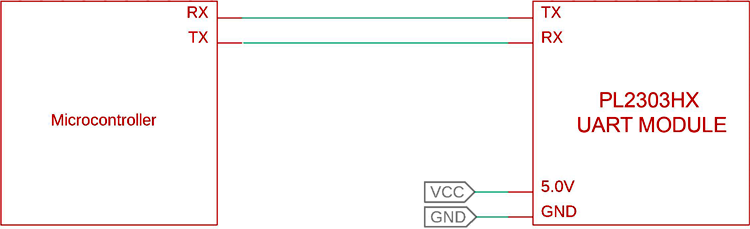

接口图

基于PL2303的UART模块的接口非常容易。请按照下图连接模块。UART模块可以与具有UART接口的任何微控制器单元接口。

PL2303模块的应用

开发中的调试目的
单片机到PC的通讯
编程相关目的

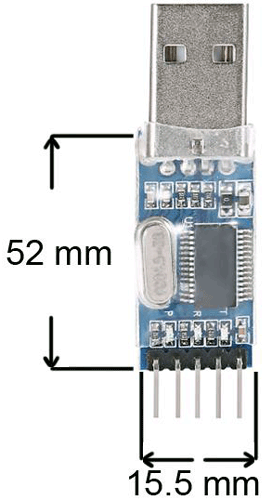

2D模型

PL2303 UART模块模块的尺寸如下所示：
