摘要: LTC3780电源模块是一个DC to DC Buck-Boost大功率模块,它可以自动调节恒定电流和恒定电压设置。该模块适用于电池充电操作。
LTC3780电源模块是一个DC to DC Buck-Boost大功率模块,它可以自动调节恒定电流和恒定电压设置。该模块适用于电池充电操作。
该DC-DC开关降压-升压转换器能够以出色的线路和负载调节率驱动80Watt,10A负载。由于这是一个升降压稳压器,因此输出电压与输入电压无关。输入电压范围为5-32V。建议使用高于10V的输入电压。输出电压可在1V-30V DC范围内调节。
主要的开关组件是LTC3780。该模块提供欠压保护,热保护,短路或过流保护。用户可以通过故障指示器得到通知,并且可以通过三个电位计来选择欠压阈值,恒定电流和输出电压。
Pin Name | Description |
IN+ | Positive input (Unregulated or Regulated) |
IN+ | Negative input (Ground) |
OUT+ | Positive Output (Regulated) |
OUT- | Negative Output (Ground) |
在板图例中可以轻松看到引脚排列。
输入电压:DC5-32V。
注意:建议电压高于10V
输出电压:DC1V-30V(连续可调)
输出电流:10A(最大)
注意:7A以内的长期使用
输出功率:长期80W,峰值130W
注意:对于80W以上的功率,请在封闭环境中使用风扇。
输出纹波:50mV(12V至12V,5A测量值)
输入反向连接保护:无
注意:如果需要,请使用输入肖特基二极管。
输出防回流:无。
注意:如果需要,请使用输入肖特基二极管。
可以更换输入保险丝以保护电源和设备。
故障指示器。
电源指示灯。
可配置的恒定电流,欠压锁定和通过电位计的输出电压。
短路保护:是
重量约45克
尺寸:77.6 * 46.5 * 15mm
下面列出了基于LTC3780的DC-DC Buck-Boost电源模块板的替代和兼容产品-
基于LM2596S的3A额定DC-DC降压-升压模块
基于XL6009的4A额定DC-DC降压-升压模块
主要驱动器是LTC3780。
基于LTC3780-Adj的DC-DC降压-升压模块提供了7A的连续负载,在5-32V的输入电压下提供了最大10A的负载电流。电源模块具有三个电位器,可根据用户需要调节输出电压,恒定电流和欠压锁定阈值。尽管该模块使用基于PCB的铝挤压散热器,但如果在封闭环境中输出额定功率超过80W,则建议使用风扇。
该模块具有保险丝保护,可在故障情况下节省电源和连接的负载。板上还提供了一个故障通知LED。

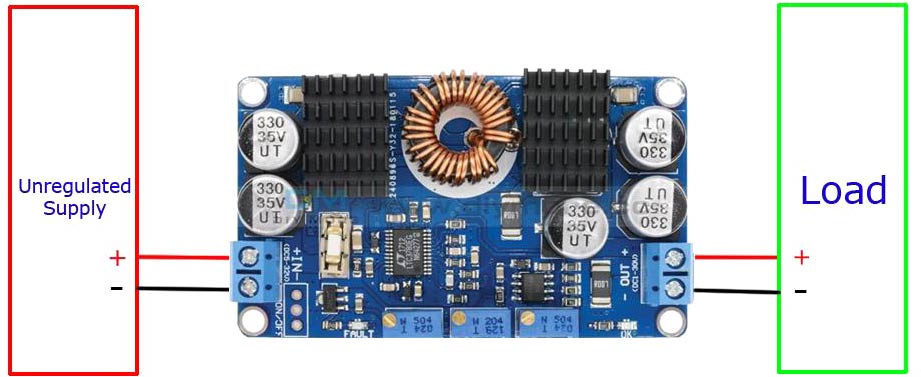

LTC3780模块的接口非常容易。跨输入端子块的IN +和IN-引脚连接稳压或非稳压输入。使用电位计调整所需的配置。将负载直接连接到输出端子块的OUT +和OUT-引脚上。
铅酸电池充电器电路。
满足基于音频的电路的高功率要求。
大电流LED驱动器。
小型台式电源装置
