PAM8403立体声音频放大器模块_引脚配置_功能应用

来源：HQBUY 发布时间：2020-08-25

摘要： PAM8403是2通道，3W，D类音频放大器模块，具有低谐波失真和高效率的特点。它具有较低的THD + N，可实现高质量的声音再现。该模块的工作电压范围为2.5 V至5.5 V，非常适合为MP3和MP4播放器项目增加音频功能。

PAM8403是2通道，3W，D类音频放大器模块，具有低谐波失真和高效率的特点。它具有较低的THD + N，可实现高质量的声音再现。该模块的工作电压范围为2.5 V至5.5 V，非常适合为MP3和MP4播放器项目增加音频功能。

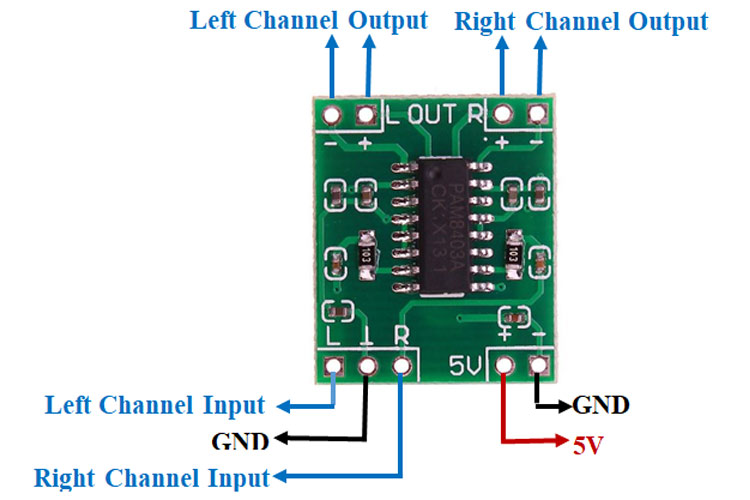

PAM8403音频放大器模块 PAM8403音频放大器模块引脚排列

PAM8403模块的引脚配置

Pin Number	Pin Name	Description
1	+OUT_L	Left Channel Positive Output
2	-OUT_L	Left Channel Negative Output
3	INL	Left Channel Input
4	INR	Right Channel Input
5	-OUT_R	Right Channel Negative Output
6	+OUT_R	Right Channel Positive Output
7	5V	Positive Supply
8	GND	Ground Pin

PAM8403音频放大器模块规格

2通道3 W PAM8403音频放大器
输出功率：3 W + 3 W（4欧姆时）
工作电压：2.5至5.5 V
电路板尺寸：24 x 15毫米
高放大率85％
独特而无LC滤波器D类数字电源板
可以直接使用计算机USB电源

关于PAM8403模块的简介

PAM8403是2通道3W D类音频放大器。PAM8403模块的内部电路图如下所示。新的无滤波器架构允许该设备直接驱动扬声器，而无需低通输出滤波器。在相同数量的外部组件的情况下，PAM8403的效率比AB类表亲的效率要好得多。如电路图所示，输出扬声器直接连接到±OUT_L和±OUT_R。INL和INR引脚用于左右声道输入。这些引脚通过一个0.47μf的陶瓷电容器连接，以减少电源耦合到输出驱动信号中引起的噪声。PAM8403的建议工作电压为5.5V。
