ADXL345加速度计模块的简介、引脚功能、规格、应用领域、及使用方法

来源:HQBUY 发布时间:2020-08-25

摘要: ADXL345是一种小型、低功耗、完整的3轴MEMS加速度计,拥有两个I2C和SPI接口模块。ADXL345板载具有3.3V稳压器和电平转换器,可轻松与Arduino等5V微控制器连接使用。

ADXL345是一种小型、低功耗、完整的3轴MEMS加速度计,拥有两个I2C和SPI接口模块。ADXL345板载具有3.3V稳压器和电平转换器,可轻松与Arduino等5V微控制器连接使用。

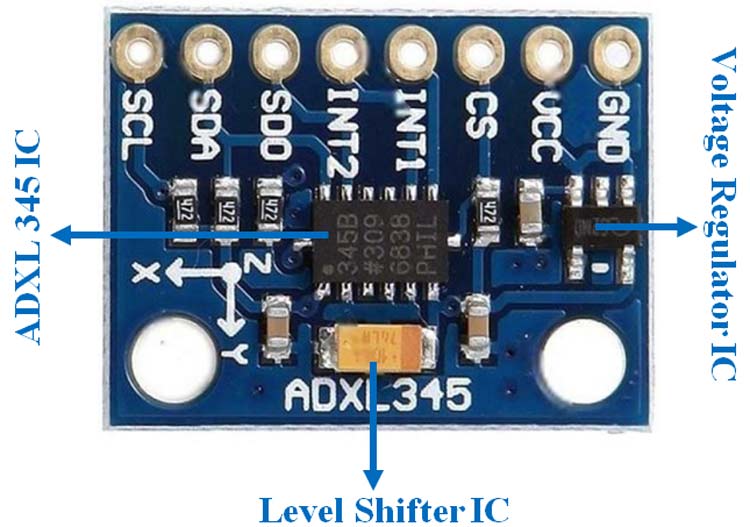

ADXL345加速度计模块


ADXL345模块引脚图及功能配置

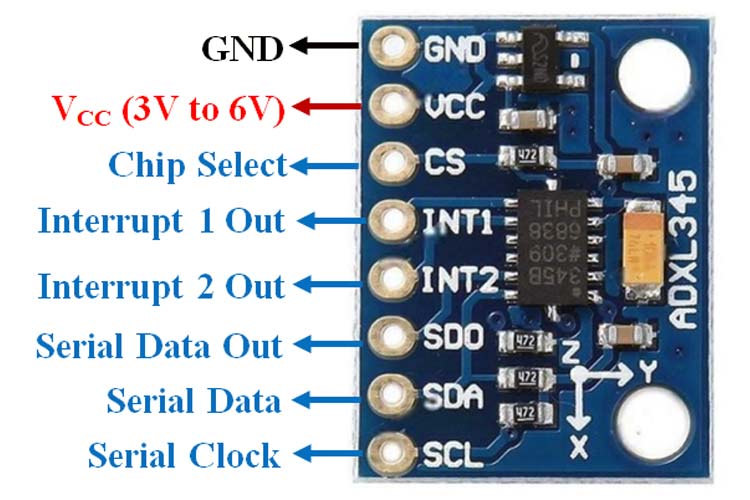

ADXL345引脚图

ADXL345加速度计模块引脚配置

ADXL345引脚功能

引脚名称引脚功能
GNDGround Pin
VCCPower Supply pin (3V to 6V)
CSChip Select Pin
INT1Interrupt 1 Output
INT2Interrupt 2 Output
SDOSerial Data Output
SDASerial Data Input & Output
SDLSerial Communication Clock


ADXL345 模块的功能和规格

3V-6V直流电源电压
板载LDO稳压器
内置电压电平转换器(基于MOSFET)
它可以与3.3V或5V单片机接口。
超低功耗:测量模式下为40uA,待机时为2.5uV时为0.1uA
点击/双击检测
自由落体检测
SPI和I2C接口
测量范围:±16g
测量值(-16g至+ 16g):
X:-235至+270
Y:-240至+260
Z:-240至+270


关于ADXL345加速度计模块的简介

ADXL345加速度计模块由集成电路中的ADXL345加速度计IC,稳压器IC,电平转换器IC,电阻器和电容器组成。不同的制造商使用不同的稳压器IC。

ADI公司的ADXL345 IC是此模块的核心。ADXL345是一款小型,薄型,低功耗,完整的3轴加速度计,具有经过信号调节的电压输出。该产品测量加速度的最小满量程范围为±16g。

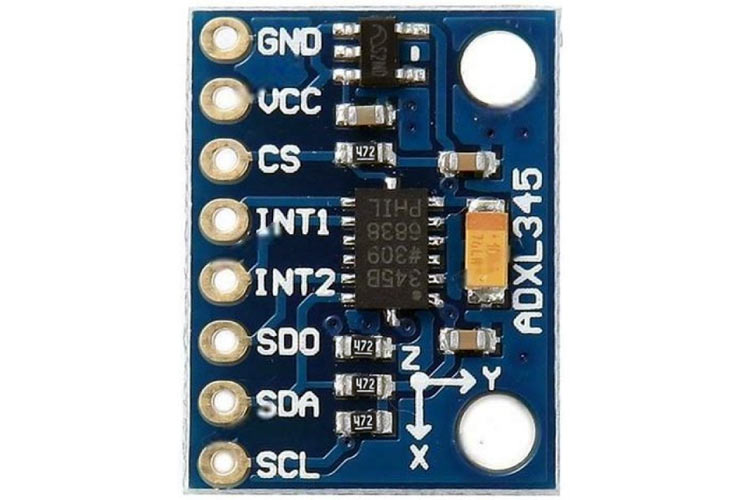

关于ADXL345加速度计模块的简介


如何使用ADXL345加速度计模块

ADXL345加速度计模块由8个引脚组成。在微控制器上使用ADXL345模块非常容易。将VCC和GND引脚连接到微控制器的5V和GND引脚。另外,将SCL和SDA引脚连接到Arduino的SCL和SDA引脚。

加速度计的基本结构包括固定板和移动板。当加速度施加在轴上时,固定板和移动板之间的电容就会改变。这导致传感器输出电压幅度与加速度成正比。


ADXL345加速度计的应用

成本敏感,低功耗,运动和倾斜感应应用
移动设备
游戏系统
磁盘驱动器保护
影像稳定
运动和健康设备
