这款DC-DC开关升压转换器能够以出色的线路和负载调节率驱动4A负载。主开关组件XL6009 IC提供3.3 V，5V，12V的固定输出电压和可调输出版本。它是一种高效的开关稳压器，与流行的升压稳压器相比，其输出效率明显更高。在较高的输入电压下，稳压器以400kHz的开关频率工作，从而使整体电路板尺寸更小且节省空间。

XL6009模块是一个DC至DC BUCK-BOOST转换器模块，其开关频率为400kHz。在如此高的频率下，与低频开关稳压器相比，它提供了尺寸更小的滤波器组件。它是基于LM2577的模块的升级版本。

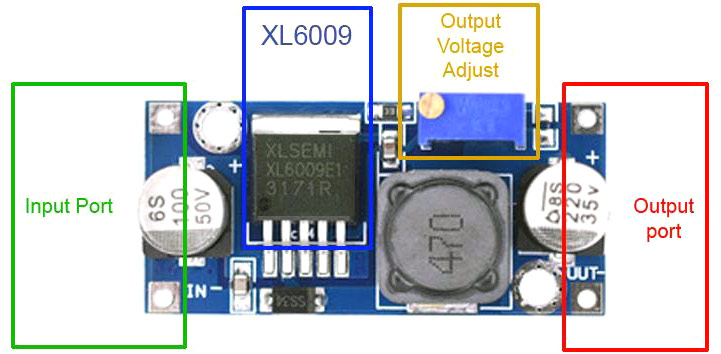

XL6009电源模块板的引脚说明

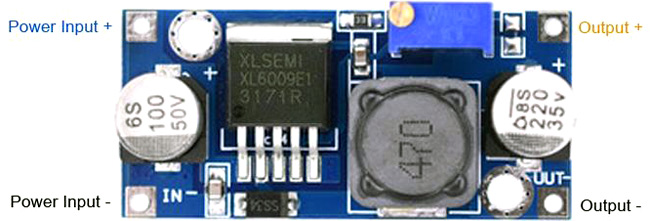

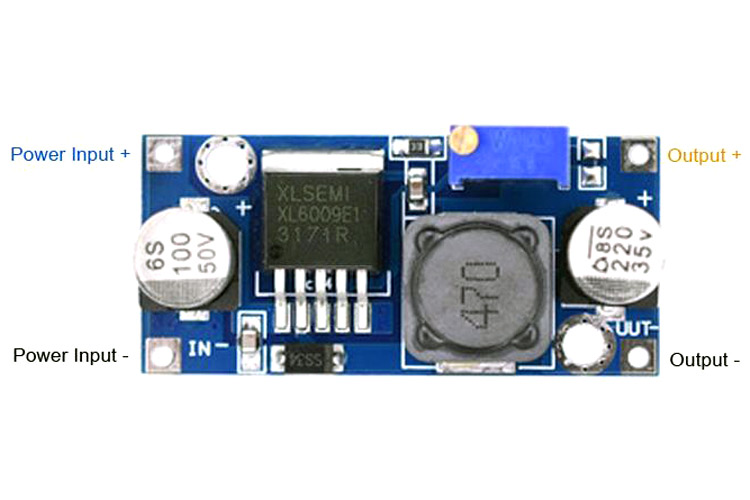

可以在电路板图例中轻松地看到引脚分配。引脚名称也标记为供您参考，如下所示。

XL6009 DC-DC电源模块的功能和规格


输入电压：3-32V
输出电压：5-35V（可调）
输出电流：最大输出电流4A
注意：电压越高，负载电流越大。
该调节器的效率高达<94％
负载调节率：0.5％
电压调整率：0.5％
板载可调电位器，用于调节输出电压。
非隔离恒压模块。
非同步整流。
短路比例：恢复后限流。
尺寸：45 * 20 * 14毫米（长*宽*高）

基于XL6009的电源模块板的替代产品

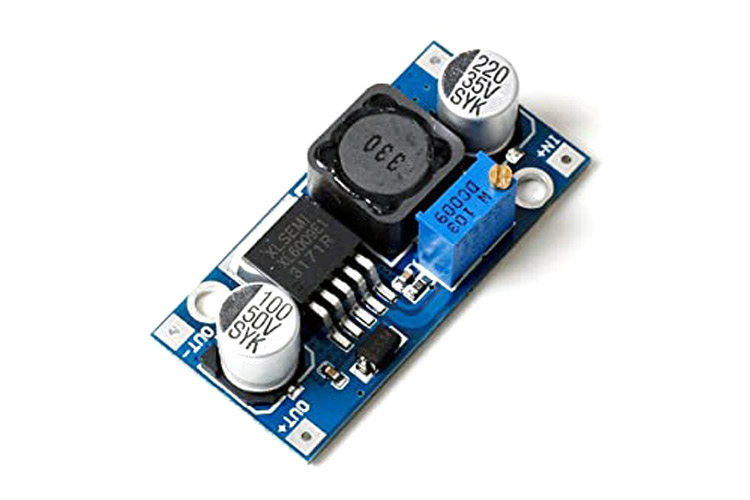

以下列出了基于XL6009的DC-DC降压电源模块板的替代和兼容产品-

基于MT3608的2A额定DC-DC降压模块
LM2596可调稳压器模块

XL6009电源模块板-概述

主驱动程序是XL6009-Adj。

基于XL6009-Adj的DC-DC升压模块可在3-32V 的输入电压下提供4A的额定电流。电源模块具有电位器，可根据用户需要调节输出电压。尽管模块使用基于PCB的散热器，但如果输出功率额定值超过15W，则建议使用额外的散热器。该模块还具有不到94％的极高转换效率以及0.5％的负载调节率，对于音频电子相关产品而言，它是绝佳的选择。更高的转换效率也使电池供电的应用成为可能。

用户可以调节电位器以获得5V至35V的输出电压。但是，较高的输入电压可提供较高的负载电流能力。

接口图

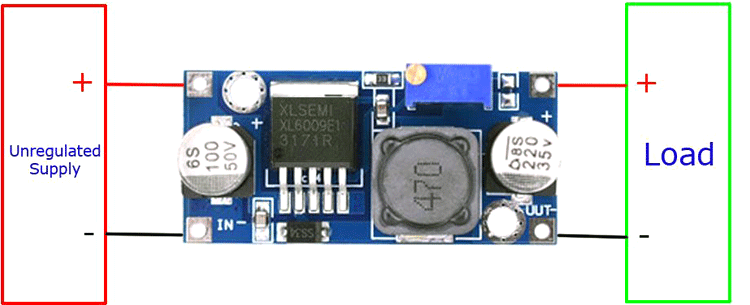

XL6009模块的接口非常容易。在IN +和IN-引脚之间连接经过调节或未经调节的输入，并使用电位计来调节输出电压。将负载直接连接到OUT +和OUT-引脚。

XL6009电源模块板的应用

DIY电源
满足基于音频的电路的功率要求
小空间的高电流应用


2D模型

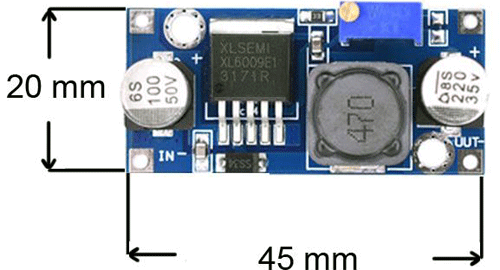

基于XL6009的电源模块板的尺寸如下所示-
