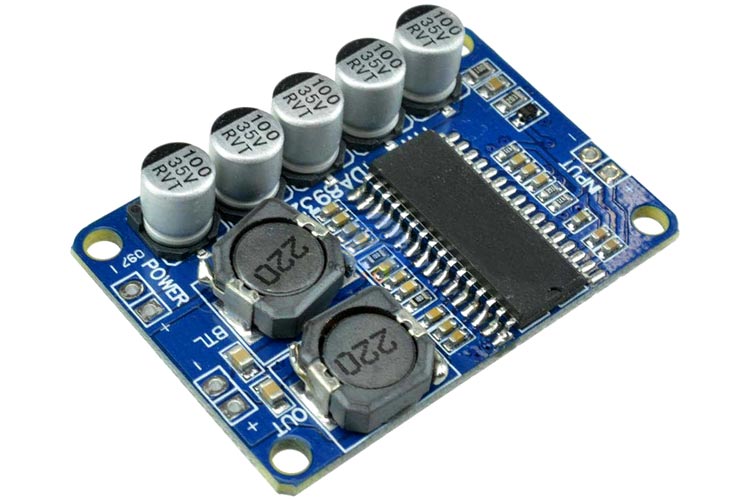

基于TDA8932的音频放大器板模块是一种数字单声道放大器模块，可提供35瓦输出。该板使用高性能数字放大器TDA8932芯片。由于体积小，它很容易安装在任何基于空间的小型DIY音频放大器项目中。它具有高效率，高功率，良好的音质，而无需额外安装散热器。非常适合有源扬声器的改造，电声项目的实施，产品开发以及其他音频应用。

基于TDA8932的放大器板的引脚说明

TDA8932特点

工作电压：DC 10V?30V，推荐电压24V
电流：要求大于2A
输出功率：35W×1（单声道）
扬声器阻抗：4-8欧姆（最佳8欧姆）
电路配置：单声道BTL输出
PCB板尺寸：45×31 MM

TDA8932的替代产品：TDA7279（15W + 15W）， TPA3118（60W）

基于TDA8932的放大器板模块-概述

基于TDA8932的放大器板模块是一种数字单声道放大器模块，可提供35瓦BTL输出。工作电压要求最低10V至最高30V DC输入。该放大器还支持4欧姆至8欧姆的扬声器，可以直接驱动。但是，为了获得最佳性能，建议使用24V DC输入和8 Ohms扬声器输出。板载芯片TDA8932提供了高效率，并且不需要任何额外的散热器。由于它在蓝牙音频应用中使用，因此通常也称为蓝牙音频放大器板tda8932 2x15w。

在全输出时，模块需要超过2A的电流，建议使用开关电源以确保无故障运行。

接口图

TDA8932放大器板的接口很容易。输出可以直接与35W扬声器连接。在此放大器模块上使用35瓦扬声器很重要。同样，电源输入可以直接与电源输入引脚焊接。使用低于30V额定功率且最小2A额定电流的电源也很重要。

应用

公共地址系统
扩声系统
在家庭使用中，例如家庭影院系统
乐器放大器，包括吉他放大器或键盘放大器

2D模型

基于TDA8932的放大器模块的尺寸如下所示。
