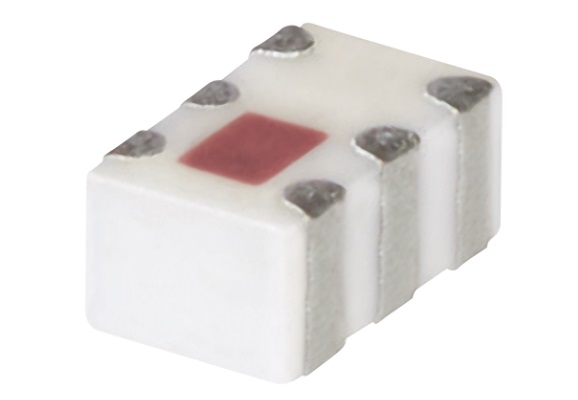

Mini-Circuits SCG-2-422 +超小型陶瓷功率分配器/合并器具有低插入损耗（典型值为0.9dB），出色的幅度不平衡（典型值为0.1dB）和出色的相位不平衡（典型值为1.5°）。Mini-Circuits SCG-2-422 +功率分配器/组合器还提供高隔离度（典型值为16dB），温度稳定的LTCC技术，隔离电阻（外部100Ω）和环绕式端子，以提供出色的可焊性。应用包括ISM和WLAN。

SCG-2-422+陶瓷功率分配器/组合器特征

隔离电阻，外部100Ω

低插入损耗，典型值为0.9dB

出色的幅度不平衡，典型值为0.1dB

出色的相位不平衡，典型值为1.5°

高隔离度，典型值为16dB

ESD不敏感

温度稳定的LTCC技术

环绕式端子，可焊接性极佳

高性价比

SCG-2-422+陶瓷功率分配器/组合器应用领域

ISM

无线局域网

SCG-2-422+陶瓷功率分配器/组合器技术指标

2800MHz至4200MHz频率范围

最大插入损耗为1.7dB，高于3.0dB

11dB典型输入回波损耗

15dB典型输出回波损耗

SCG-2-422+陶瓷功率分配器/组合器电气原理图
