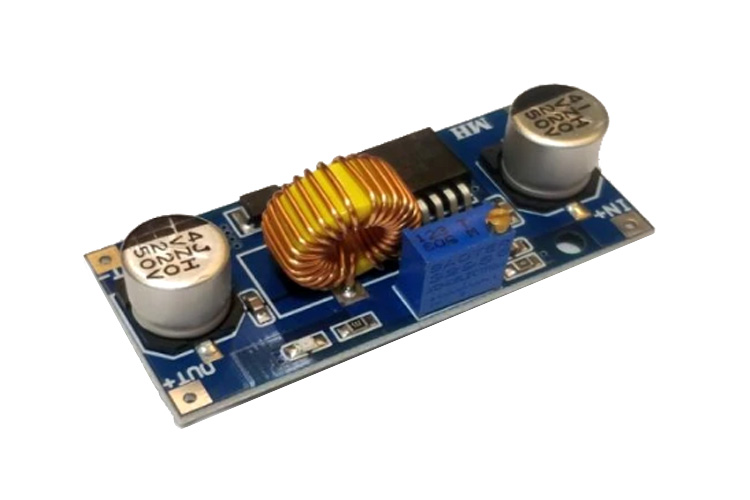

摘要: 这款DC-DC开关降压转换器能够以出色的线路和负载调节率驱动5A负载。主要的开关组件是XL4015,这是一个可调输出版本的开关调节器。它是一种高效的开关稳压器,与流行的升压稳压器相比,其输出效率明显更高。在较高的输入电压下,稳压器以180kHz的开关频率工作,从而使整体电路板尺寸更小且节省空间。它是带有环形电感器的大功率开关模块。
XL4015功率模块是DC到DC降压(BUCK)功率模块,在180kHz的开关频率下工作。在如此高的频率下,与低频开关稳压器相比,它提供了尺寸更小的滤波器组件。
这款DC-DC开关降压转换器能够以出色的线路和负载调节率驱动5A负载。主要的开关组件是XL4015,这是一个可调输出版本的开关调节器。它是一种高效的开关稳压器,与流行的升压稳压器相比,其输出效率明显更高。在较高的输入电压下,稳压器以180kHz的开关频率工作,从而使整体电路板尺寸更小且节省空间。它是带有环形电感器的大功率开关模块。

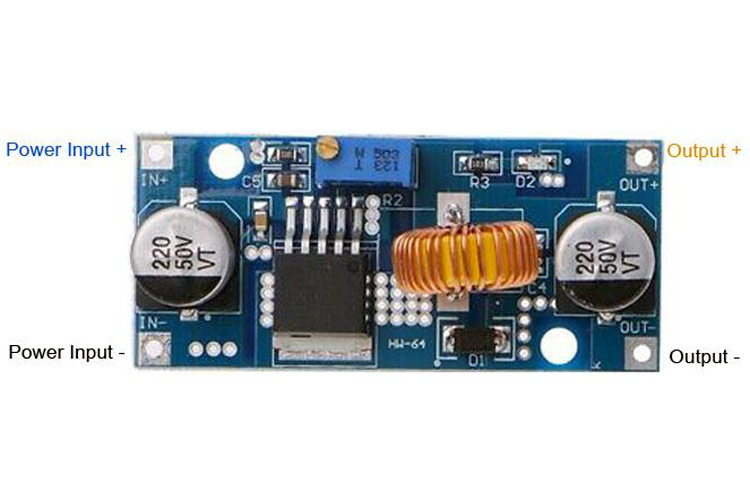

Pin Name | Description |
IN+ | Positive input (Unregulated or Regulated) |
IN- | Negative input (Ground) |
OUT+ | Positive Output (Regulated) |
OUT- | Negative Output (Ground) |
以下列出了基于XL4015的DC-DC降压电源模块板的替代和兼容产品-
基于MT3608的2A额定DC-DC降压模块
基于LM2596的3A额定DC-DC降压模块
主驱动程序是XL4015-Adj。
基于XL4015-Adj的DC-DC降压模块可通过4-38V的宽输入电压提供5A(推荐的4.5A)额定电流。电源模块具有电位器,可根据用户需要调节输出电压。尽管模块使用基于PCB的散热器,但是如果输出功率额定值超过50W,建议使用附加的散热器。该模块还具有0.8%的负载调节率,小于或等于96%的非常高的转换效率,对于音频电子相关产品而言,它是绝佳的选择。更高的转换效率也使电池供电的应用成为可能。
不仅如此,该模块还提供高达8A的限流功能并具有内部热保护。有一个电源LED指示灯,用于指示模块的电源可用性状态。
用户可以调节电位器,以获得1.25V至36V的输出电压。但是,较高的输入电压可提供较高的负载电流能力。

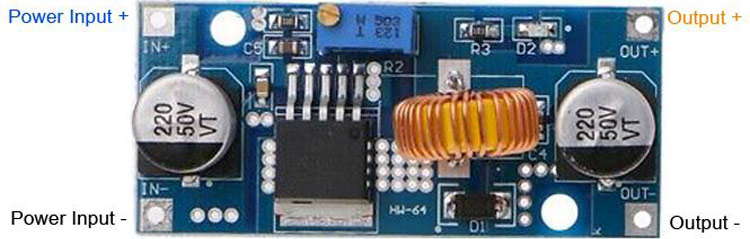

XL4015模块的接口非常容易。在IN +和IN-引脚之间连接经过调节或未经调节的输入,并使用电位计调节输出电压。将负载直接连接到OUT +和OUT-引脚。
满足大功率基于音频的电路的功率要求。
小空间的高电流应用
基于XL4015的电源模块板的尺寸如下所示-
