Mini-Circuits EP2RCW，EP2RKU +，EP4RKU +和EP4KA +是表面贴装MMIC 2路和4路功率分配器/组合器，设计用于DC至8GHz / 18GHz / 31GHz的宽带操作。Mini-Circuits EP2和EP4分离器/合并器提供出色的隔离性，出色的幅度不平衡性，并支持许多要求在宽频率范围内具有高性能的应用，包括通过WiMax和Wi-Fi?的所有LTE频段。

EP2 2路＆EP4 4路功率分配器/组合器特征

专为从DC到8GHz / 18GHz / 31GHz的宽带运行而设计

出色的隔离

4GHz（EP2RCW +）典型值为21dB

在12GHz（EP2RKU +）典型值为21dB

12GHz（EP4KA +）典型值为20dB

在9GHz时典型值为20dB（EP4RKU +）

2向0°（EP2）或4向0°（EP4）

50Ω阻抗

-55°C至+ 105°C的工作温度范围

EP2 2路＆EP4 4路功率分配器/组合器应用领域

WiMAX

ISM

仪器仪表

雷达

无线局域网

卫星通讯

LTE

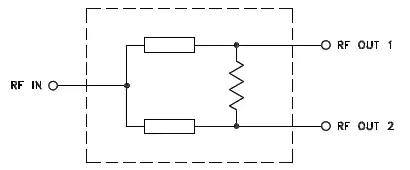

EP2电路原理图

EP4电路原理图
