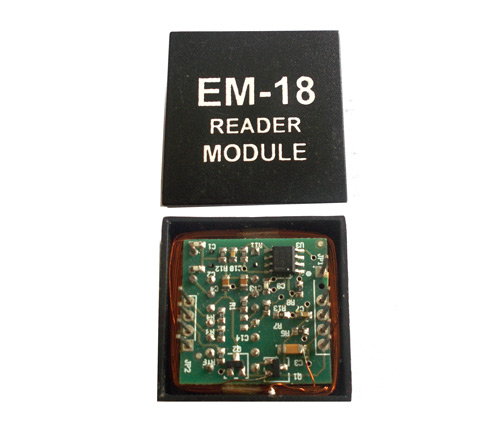

EM18 RFID阅读器  是读取存储在RFID标签中的ID信息的模块。对于每个无法复制的TAG，此ID信息都是唯一的。

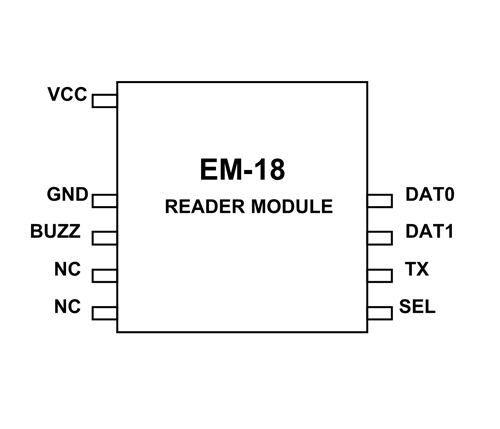

EM-18引脚配置

EM-18是九针设备。在9个引脚中，没有连接2个引脚，因此我们基本上必须考虑7个端子。

EM-18的功能和规格

EM-18的工作电压：+ 4.5V至+ 5.5V
消耗电流：50mA
可以低功耗运行
工作温度：0oC至+80oC
工作频率：125KHz
通讯参数：9600bps
读取距离：10cm，取决于TAG
集成天线

如何使用EM-18 RFID模块

EM-18与其他任何传感器模块一样使用。首先，我们选择模块和控制器之间的通信模式。接下来，我们将对控制器进行编程，以从模块接收数据以进行显示。接下来为系统供电。当标签靠近模块时，它将读取ID并将信息发送给控制器。控制器接收信息并执行我们编程的操作。

步骤1：建立沟通方式。EM-18可以通过两个通讯接口提供输出。一个是RS232，另一个是WEIGAND。通信形式通过SEL引脚选择。如果选择SEL引脚为高电平，则通信形式为RS232；如果将SEL引脚拉低，则通信形式为WEIGAND。通常选择RS232是因为它很流行，因此SEL引脚被拉高。

步骤2： MODULE比特率的输出为9600bps（比特每秒）。应该对控制器进行编程，使其以该速率从MODULE接收信息。如果控制器的比特率不匹配，则系统将无法正常工作。

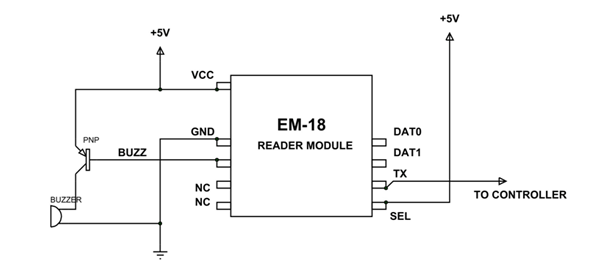

现在让我们考虑一个简单的EM-18电路图，

在电路中，BUZZER不是强制性的。读取TAG时，BUZZER将打开。如电路中给出的，TX被提供给接收数据的控制器。

考虑将TAG带到MODULE附近。模块读取ID，然后以12个ASCII字符将信息发送到控制器。其中，10个字符表示标签ID，2个字符是前10个字符的XOR。

因此发送的DATA = 10ASCII DATA（标签号）+ 2ASCII DATA（XOR结果）

发送信息后，模块将停止发送数据。控制器通过RX引脚接收到的串行DATA包含TAG信息，可以进行处理。我们可以对控制器进行编程以保存DATA或对其进行处理以立即提供响应。

应用领域

机器人技术
安全系统
医疗标签
电脑周边
包装识别
防盗系统
数据授权
独特身份
身体植入物

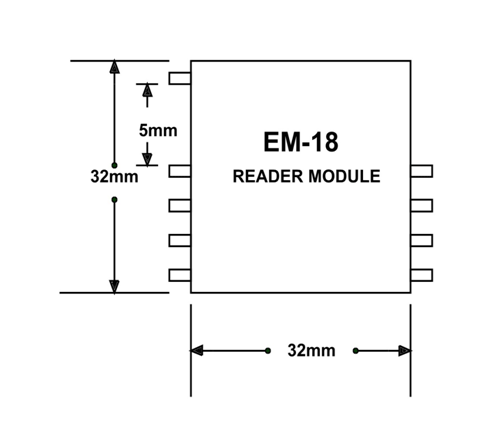

二维模型

单位为毫米（英寸）
