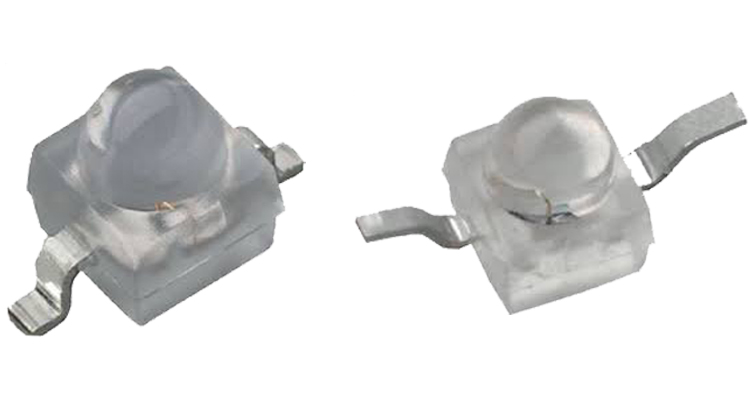

VSMY2940是高速红外发射二极管。它是一个940 nm发射二极管，它使用具有高辐射强度和高光功率的表面发射器技术。它在VSMY2940细分市场中有两个产品软件包：VSY2940RG和VSM2940G。两种产品都有透明类型的无色塑料包装，该包装由镜头组成，可以很容易地作为SMD安装。

VSMY2940引脚说明

VSMY2940 LED的功能和规格

• 峰值波长为940 nm。
• 半强度角：φ=±10°
• 正向电压：1.4V（典型值）
• 正向电流：100mA
• 反向电压：5V
• 功耗：180mW
• 高可靠性
• 极高的辐射强度
• 可用于高脉冲电流操作
• 尺寸（长x宽x高（毫米））：2.3 x 2.3 x 2

VSMY2940红外LED二极管的替代产品

更换此VSM2940红外LED二极管-

VSLY3850（通孔/ 3mm直径）
VSLY5940（通孔/直径5mm）
VSMY2850
VSMY98545
VSMY14940

VSMY2940红外LED二极管-概述

VSMY2940红外LED二极管采用Vishay的SurfLigh表面发射技术，该技术将光和功率从芯片顶部发射出去，并且强度是标准发射二极管的五倍。内置透明透镜也可提供IR LED。

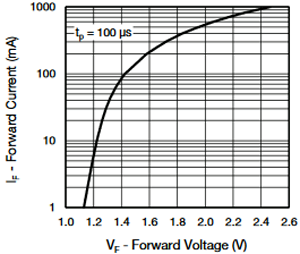

随着1.4V的正向电压时，IR LED将获得100mA电流正向电流。下图显示了确定正向电压和正向电流之间关系的重要图表。

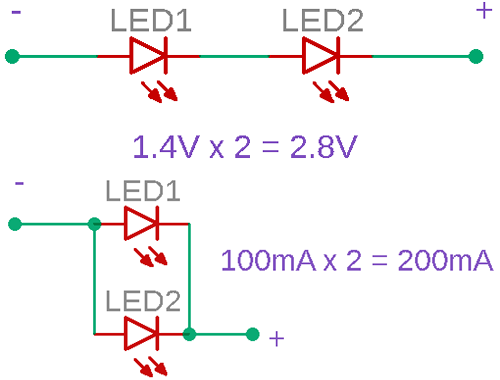

下图显示了在CV（连续电压）或CC（连续电流）模式下连接这些LED的两种可能的连接选项。

VSMY2940 LED的应用

光开关
在接近传感器中，作为发射源
夜视摄像机
光电断路器
微型光栅
机器视觉和物体检测

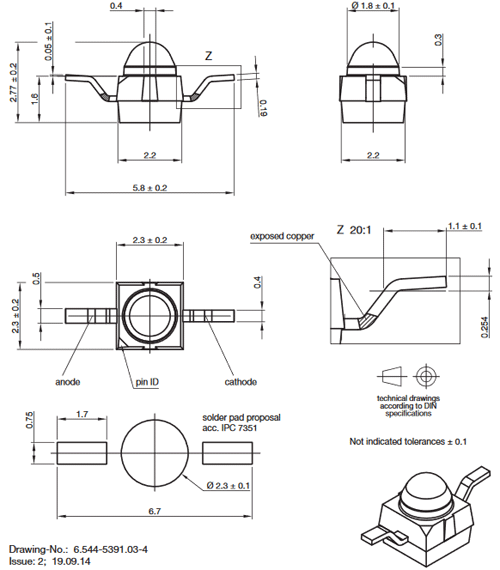

VSM2940的2D模型和尺寸
