德州仪器（TI）CC3230S / CC3230SF SimpleLink Wi-Fi无线微控制器（MCU）有两个变体：CC3230S和C3230SF。CC3230S包括256KB的RAM，IoT网络安全性，设备标识/密钥以及MCU级安全性功能，例如文件系统加密，用户IP（MCU映像）加密，安全启动和调试安全性。CC3230SF建立在CC3230S的基础上，除了256KB的RAM外，还集成了用户专用的1MB可执行闪存。这些设备通过Wi-Fi CERTIFIED?无线微控制器（MCU）简化了IoT设计。德州仪器（TI）SimpleLink Wi-Fi CC330S / CC3230SF系列是片上系统（SoC）解决方案，在单个芯片中集成了两个处理器。

CC3230S / CC3230SF SimpleLink Wi-Fi无线MCU特征

多核架构，片上系统（SoC）

多层安全功能可帮助开发人员保护身份，数据和软件IP

电池供电应用的低功耗模式

与BLE无线电（CC13x2 / CC26x2）共存

网络辅助漫游

–40°C至+ 85°C工业温度

Wi-FiAlliance?认证的Wi-Fi

应用微控制器子系统

80MHz的Arm Cortex-M4内核

用户专用内存

256KB的RAM

可选的1MB可执行闪存

丰富的外设和计时器

27个I / O引脚具有灵活的多路复用选项

UART，I 2 S，I 2 C，SPI，SD，ADC，8位并行接口

计时器和PWM

Wi-Fi网络处理器子系统

Wi-Fi核心

802.11b / g / n 2.4GHz

模式

接入点（AP）

站（STA）

Wi-FiDirect?

安全

WEP

WPA?/ WPA2?PSK

WPA2企业

WPA3?个人

互联网和应用协议

HTTPs服务器，mDNS，DNS-SD，DHCP

IPv4和IPv6 TCP / IP堆栈

16个BSD套接字（完全安全的TLS v1.2和SSL 3.0）

内置电源管理子系统

可配置的低功耗配置文件（始终，间歇，标签）

先进的低功耗模式

集成DC / DC稳压器

多层安全功能

单独的执行环境

网络安全

设备标识和密钥

硬件加速器加密引擎（AES，DES，SHA / MD5，CRC）

应用程序级别的安全性（加密，身份验证，访问控制）

初始安全编程

软件篡改检测

安全启动

证书签名请求（CSR）

每个设备密钥对唯一

应用程序吞吐量

16Mbps UDP，13Mbps TCP

峰值72Mbps

电源管理子系统

集成的DC / DC转换器支持多种电源电压：

2.1V至3.6VV BAT宽电压模式

VIO始终与V BAT绑定

先进的低功耗模式

1μA关断，4.5μA休眠

120μA低功耗深度睡眠（LPDS）

空闲状态为710μA（LPDS中的MCU）

59mA RX流量（MCU处于活动状态）

223mA TX流量（MCU处于活动状态）

Wi-Fi TX电源

1 DSSS时为18.0dBm

在54 OFDM下为14.5dBm

Wi-Fi RX灵敏度

1个DSSS时为–96dBm

在54 OFDM时为–74.5dBm

时钟源

具有内部振荡器的40.0MHz晶体

32.768kHz晶体或外部RTC

RGK包装

64引脚9mm×9mm超薄方形扁平无铅（VQFN）封装，间距0.5mm

该设备支持SimpleLink MCU平台开发人员的生态系统

CC3230S / CC3230SF SimpleLink Wi-Fi无线MCU应用领域

对于物联网应用程序，例如

楼宇和家庭自动化

暖通空调系统和恒温器

视频监控，视频门铃和低功耗摄像头

楼宇安全系统和电子锁

烟雾探测器

漏水检测器

家电类

智能家居遥控器

资产追踪

工厂自动化

医疗保健

气道正压通气

网格基础设施

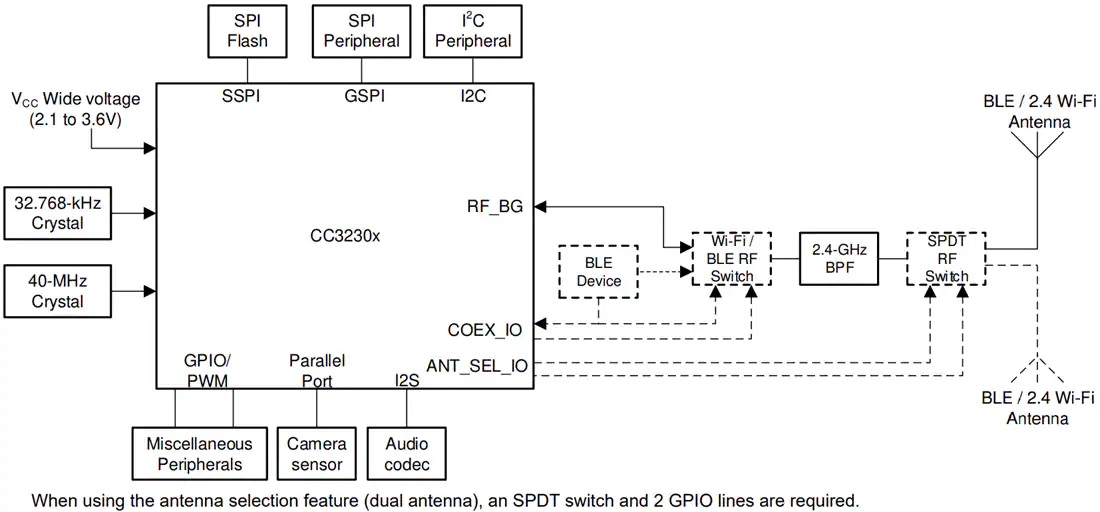

CC3230S / CC3230SF SimpleLink Wi-Fi无线MCU功能结构图

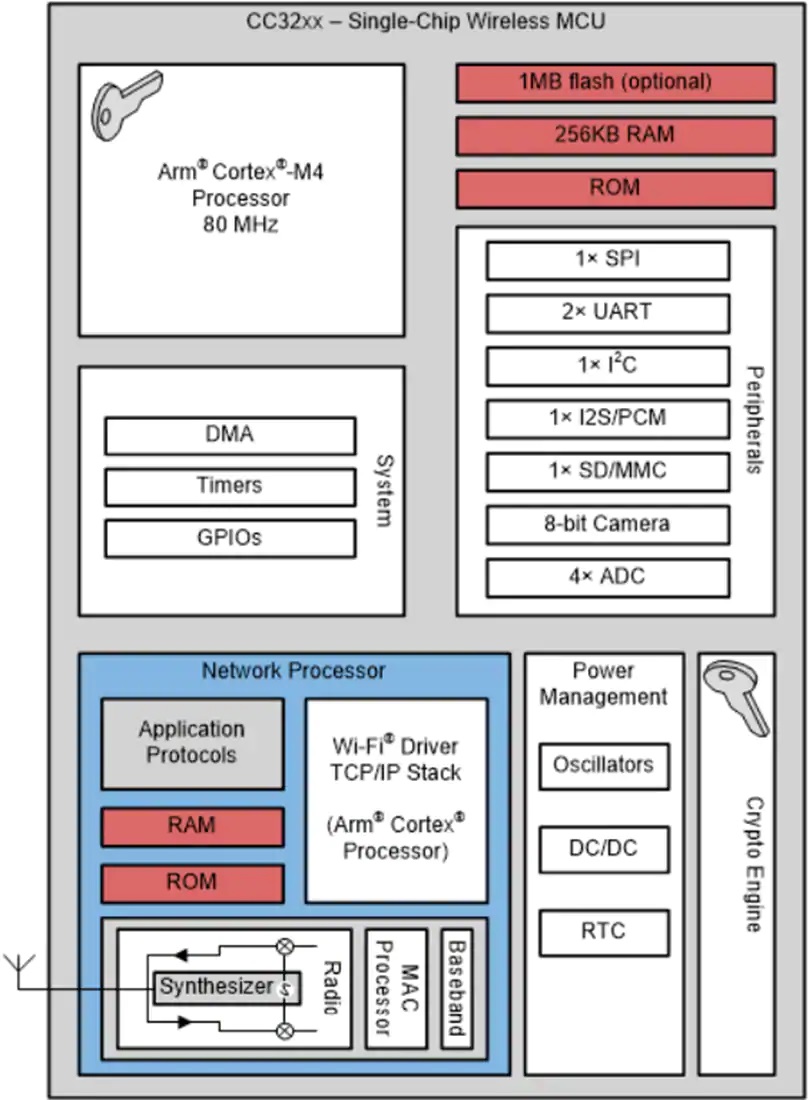

CC3230S / CC3230SF SimpleLink Wi-Fi无线MCU硬件功能模块图
