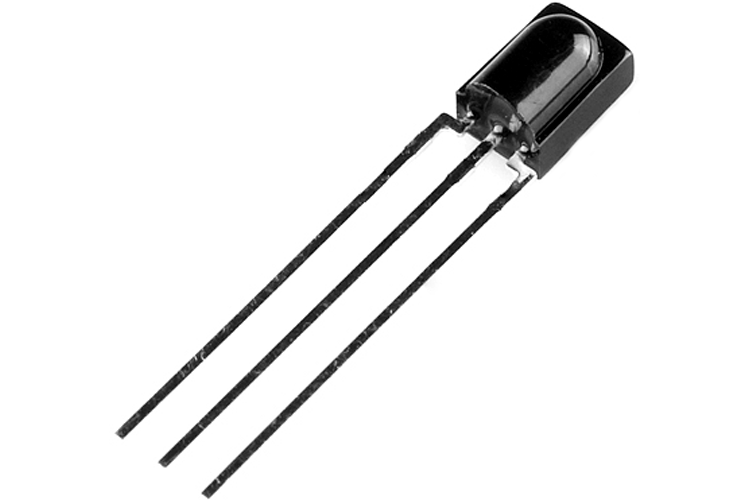

TSOP38238是用于红外遥控系统的红外接收器模块。在TSOP38238中，将PIN二极管和前置放大器组装在引线框架上，而环氧树脂封装则充当IR过滤器。TSOP38238红外接收二极管的工作电压范围为2.5V至5.5V。

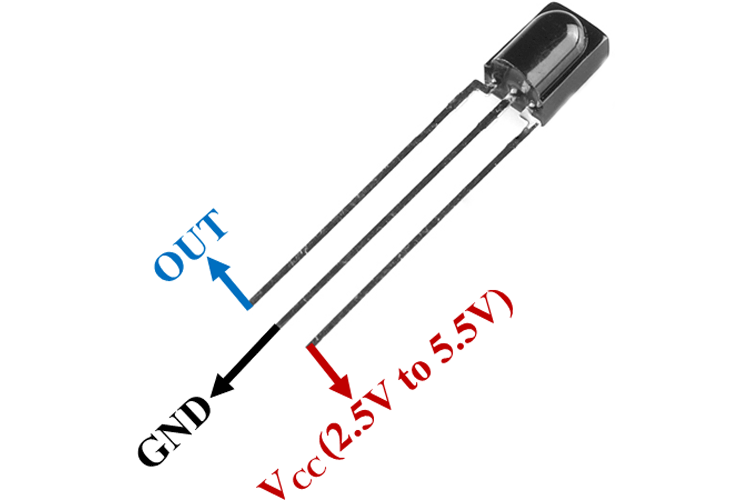

TSOP38238引脚配置

TSOP38238 功能和规格

• 工作电压：2.5V至5.5V
• 工作电流：350μA
• 输出电流：5mA
• 载波频率：38 kHz
• 传输距离：45 m
• 工作温度范围：-25至85 C
• Pd-功耗：10mW

在哪里使用TSOP38238

TSOP382是一种小型化的IR接收器二极管，由于其低功耗和易于使用的封装而被工程师和业余爱好者广泛使用。TSOP382与所有常见的IR遥控器数据格式兼容，因此可以与常见的IR遥控器一起使用。工作电压为2.5V至5.5v，因此可与3.3V和5V电源一起使用。

该 TSOP38238类似于大小正常塑料封装晶体管和适合各种红外遥控和红外传输。

如何使用TSOP38238

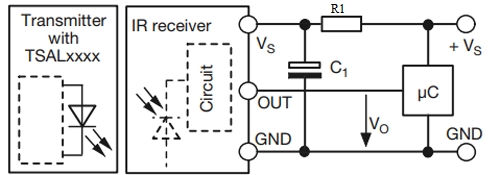

TSOP38238红外接收器模块的应用电路图如下所示。电阻R1和电容器C1用于减少电源纹波。TSOP38238由一个PIN二极管，一个前置放大器和一个IR滤波器组成。

接收二极管可检测所有红外光频率，但滤光片只能使38 kHz的红外光通过。然后，前置放大器调制信号并将其转换为电信号，然后再将其发送到微控制器。

TSOP38238的应用

• 遥控器的光检测部分
• 音频设备，例如音频，电视，VCR，CD，MD等。
• 家用电器，如空调，风扇等
• 多媒体设备
