Monolithic Power Systems (MPS) MP6550x H桥电机驱动器由4个N沟道功率MOSFET和一个内部电荷泵组成，用于产生栅极驱动电压。这些电机驱动器具有与行业标准设备兼容的PWM接口，有助于为禁用的设备实现低待机电路电流。MP6550x H桥电机驱动器包括内部停机功能，用于过流保护，短路保护，欠压锁定和过热保护。这些电机驱动器的工作输入电压范围为1.8V至22V，温度范围为-40°C至125°C。MP6550x H桥电机驱动器提供2A的连续驱动器电流和150°C的结温。典型的应用包括机器人，照相机，玩具，医疗设备和消费产品。

MP6550x H桥电机驱动器特征

逐周期电流限制

待机电路电流低

热关断

内部电荷泵

逐周期过流保护

短路保护

采用QFN-12封装

PWM输入接口，与行业标准设备兼容

MP6550x H桥电机驱动器技术指标

1.8V至22V工作电源电压范围

2A连续驱动电流

2mm x 2mm尺寸

150°C的结温

-40°C至125°C的工作温度范围

240mΩMOSFET电阻（HS + LS）

MP6550x H桥电机驱动器应用领域

机器人技术

摄影机

玩具

医疗设备

消费产品

MP6550x H桥电机驱动器电路原理图

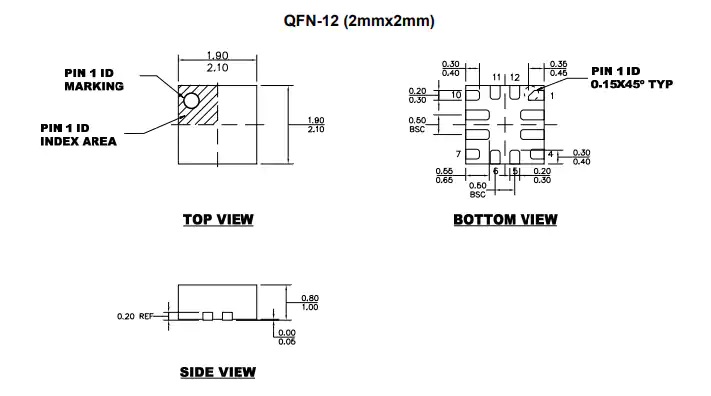

MP6550x H桥电机驱动器包装尺寸
