德州仪器（TI）TPS92200D1EVM / TPS92200D2EVM评估模块（EVM）可帮助设计人员评估TPS92200D1或TPS92200D2的操作和性能。这些器件是专为大电流LED驱动器应用而设计的同步降压开关稳压器。德州仪器（TI）TPS92200D1 / TPS92200D2是1.5A同步降压LED驱动器，具有宽输入电压范围（4V至30V）。这些器件通过模拟输入（0.65V至1.2V，仅TPS92200D1EVM）支持模拟模式调光（1％至100％）和PWM模式调光（100Hz至2kHz（TPS92200D1EVM）或20kHz至200kHz（TPS92200D2EVM））。为了安全起见，实施了各种保护，包括LED开/短路保护，检测电阻器开/短路保护和器件热保护。为防止LED过电流损坏，检测到过电流后，驾驶员会进入hiccup保护模式。

TPS92200D1EVM / TPS92200D2EVM评估模块特征

两个150mΩ/90mΩMOSFET，可提供1.5A连续输出电流

模拟/ PWM调光模式下的100mV内部参考电压

通过模拟和PWM输入进行低至1％的精确模拟调光

LED开路/短路保护

感测电阻开路/短路保护

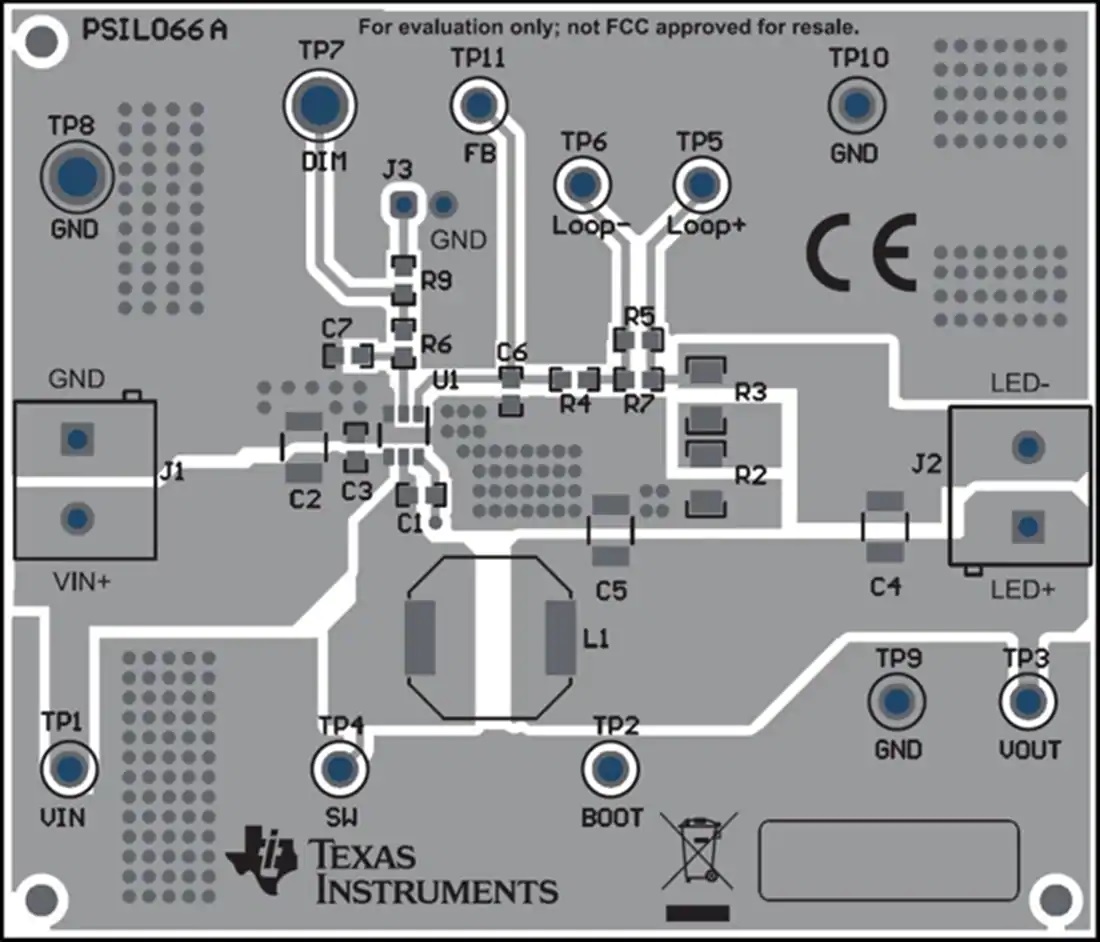

TPS92200D1EVM / TPS92200D2EVM评估模块电路板布局接口图
