摘要： 安森美半导体NCP51705迷你SMD评估板设计在四层PCB上，包括NCP51705驱动器和所有必要的驱动电路。NCP51705驱动器旨在主要驱动SiC MOSFET晶体管，以实现最低的传导损耗。

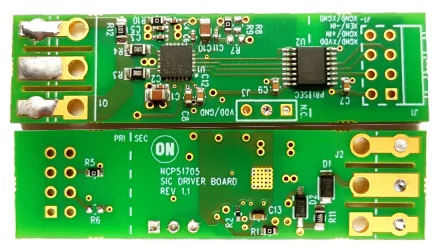

安森美半导体NCP51705迷你SMD评估板设计在四层PCB上，包括NCP51705驱动器和所有必要的驱动电路。NCP51705驱动器旨在主要驱动SiC MOSFET晶体管，以实现最低的传导损耗。该驱动器能够向SiC MOSFET器件提供最大允许的栅极电压。NCP51705评估板还包括一个板载数字隔离器，并能够以TO-247高压封装焊接任何MOSFET或SiC MOSFET。该评估板不包括功率级，从它不专用于任何特定拓扑的角度来看是通用的。NCP51705 SMD评估板可用于任何低端或高端电源开关应用。该评估板可以视为隔离器，驱动器，
