摘要： SMBJ12CA是瞬态电压抑制二极管，用于保护敏感电子设备免受雷击和其他瞬态电压事件引起的瞬态电压的影响。对于SMBJ12CA二极管，击穿电压为13.3 V，钳位电压为19.9V。

SMBJ12CA是瞬态电压抑制二极管，用于保护敏感电子设备免受雷击和其他瞬态电压事件引起的瞬态电压的影响。对于SMBJ12CA二极管，击穿电压为13.3 V，钳位电压为19.9V。

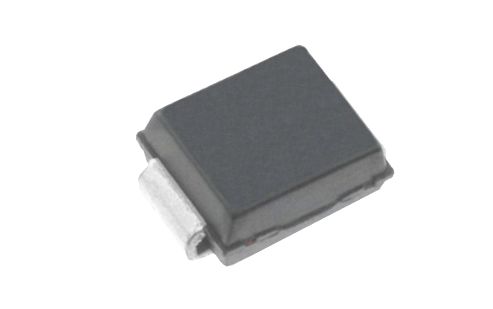

TVS二极管

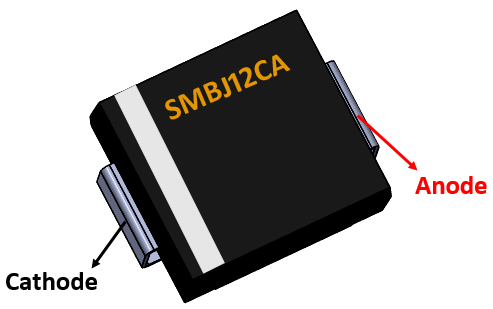

引脚配置

Pin Number	Pin Name	Description
1	Anode	Current always Enters through Anode
2	Cathode	Current always Exits through Cathode

特征

电流-峰值脉冲：30.2A
工作电压：12 V
击穿电压：13.3 V至14.7 V
钳位电压：19.9 V
工作温度范围：-65至150°C
采用DO-214AA-2（SMB）封装

SMBJ12CA的替代产品： P6KE200A

其他TVS二极管： P6KE180A，SM712，SRV05

关于SMBJ12CA的简要说明

SMBJ12CA是一个TVS二极管，可以消除对敏感半导体和电路的突然或瞬时过压影响。SMBJ12CA与要保护的设备或电路并联连接。下面给出了SMJB系列的标记图。

阳极和阴极可以通过阴极侧的色带来区分。在SMJB12CA中，SMJB是系列名称，12是二极管的工作电压，C表示双向，而A是耐压性（5％）。正向峰值电压和正向峰值电流的关系图如下所示。SMJB12CA的IV特性如下所示。双向二极管在正向和负向具有相同的特性曲线，因此将它们连接到电路的方式无关紧要。与负方向相比，单向二极管的正方向开启电压更高。
