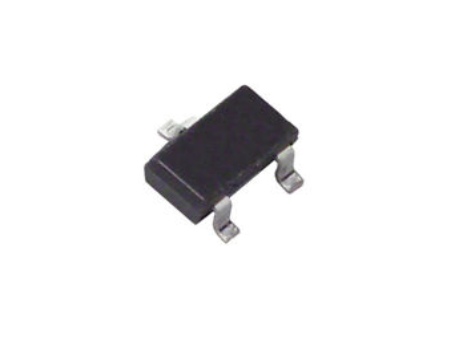

BAV99是一个双列系列SMD二极管封装，这意味着将有连接成SMD封装内串联的两个二极管。二极管可用于小信号高速开关应用。

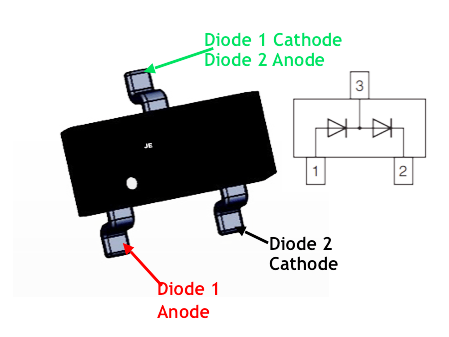

引脚说明

特征

• 双串联高速开关二极管
• 正向电流：250mA
• 平均正向电流：150mA
• 重复峰值反向电压：70V
• 非重复峰值电压：100V
• 采用SOT-23 SMD封装
• 在SMD上标记：JE

BAV99简要说明

BAV99   是一个双串联开关二极管，在一个小型SMD封装内有两个串联的二极管。SOT-23封装具有这些引脚，通过它们可以分别访问二极管1和二极管2的阳极和阴极，以及串联连接二极管的点，如上面的BAV99引脚图所示。该二极管的正向电流为250mA，可以承受高达100V的峰值反向电压，因此非常适合保护和开关应用。

这种双封装形式使设计人员可以在较小的空间内封装两个二极管，从而节省了PCB空间和成本。由于它们是串联连接的，因此可以直接用于需要串联二极管的应用中，例如在保护微控制器的输入GPIO引脚的情况下。

应用领域

• 通用开关
• 高速开关
• 反极性保护
• 削波或钳位电路
• 保护电路

二维模型

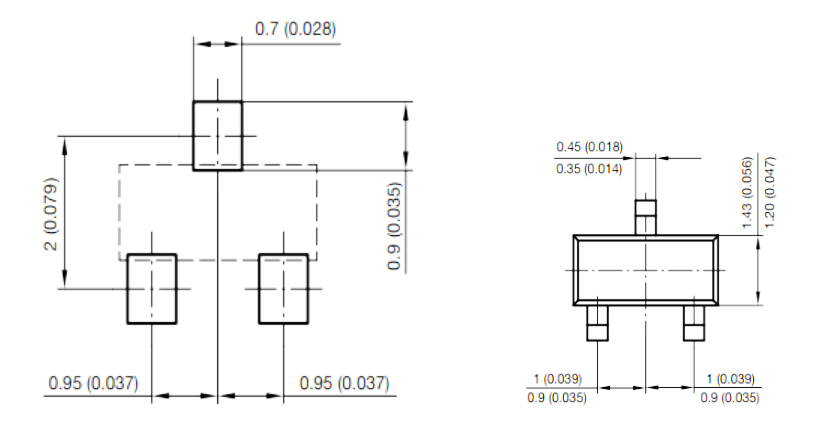

BAV99是一个SMD双二极管，采用SOT-23封装，下面显示了SOT-23封装的尺寸，这将有助于您建立PCB的占位面积。
