摘要： 1N5817是一个肖特基二极管具有低正向电压降和高开关速度。它通常用于高频应用，例如逆变器，DC-DC转换器等。

1N5817是一个肖特基二极管具有低正向电压降和高开关速度。它通常用于高频应用，例如逆变器，DC-DC转换器等。

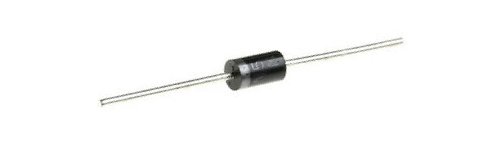

1N5817肖特基二极管

Pin No.	Pin Name	Description
1	Anode	Current always Enters through Anode
2	Cathode	Current always Exits through Cathode

替代二极管
1N4148、1N4733A，1N5408、1N5822，齐纳二极管。

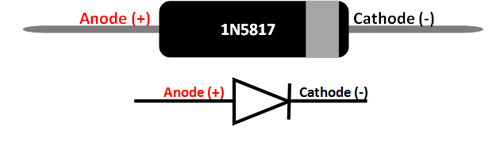

二极管是一种仅允许电流流过一个方向的设备。也就是说，电流应始终从阳极流向阴极。可以使用上图所示的灰色条来识别阴极端子。

的1N5817是一个肖特基二极管与450mV的正向电压降和1A的正向电流。由于它的正向压降非常低，因此它可用于反极性保护电路中，与普通二极管具有1V以上的电压不同，正向压降1N5817仅在流过1A电流时其压降为450mV。

与普通二极管相比，肖特基二极管还具有相对较快的开关速度，因此可用于高频开关电路。1N5817的反向阻断电压仅为20V左右，这对于所有肖特基二极管来说都是不利的一面，因此请确保这不会影响电路的性能。

可用于防止极性反接的问题
高频逆变器
用作保护装置
电流流量调节器
极性保护应用

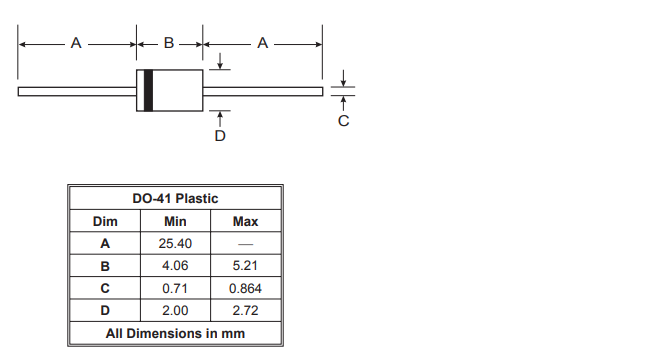

该二极管采用DO-41封装。DO-41封装的尺寸如下所示：
