1N5819是一个肖特基二极管具有低正向电压降和高开关速度。它通常用于高频应用，例如逆变器，DC-DC转换器等。

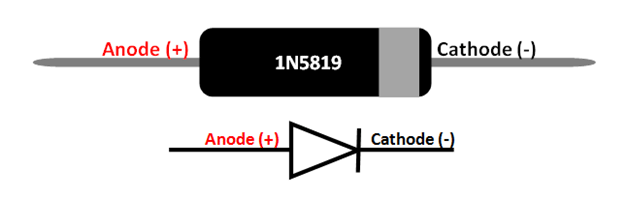

引脚配置

特征

• 肖特基整流二极管
• 平均正向电流为1A
• 正向浪涌电流为25A
• 1A时正向压降600mV
• 峰值反向电压为40V
• RMS反向电压为28V
• 采用DO-41封装

替代二极管
1N4148，1N4733A，1N5408，1N5822，稳压二极管。

1N5819二极管概述

二极管是一种仅允许电流流过一个方向的设备。也就是说，电流应始终从阳极流向阴极。可以使用上图所示的灰色条来识别阴极端子。

的1N5819是一个肖特基二极管与在600mV的正向电压降和1A的正向电流。由于它的正向压降非常低，因此它可以用于反极性保护电路中，与普通二极管的电压不同，正向压降超过1V的正向压降1N5819仅在流过1A电流时压降600mV。

与普通二极管相比，肖特基二极管还具有相对较快的开关速度，因此可用于高频开关电路。1N5819的反向阻断电压仅为约28V，这对于所有肖特基二极管来说都是不利的一面，因此请确保这不会影响电路的性能。

二极管的应用

可用于防止极性反接的问题
高频逆变器
用作保护装置
电流流量调节器
极性保护应用

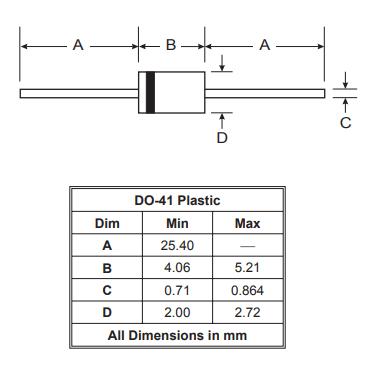

2D表示（DO-41）

该二极管采用DO-41封装。DO-41封装的尺寸如下所示
