德州仪器（TI）TPS92200 1.5A同步降压LED驱动器提供30V最大输入电压。通过集成高端和低端NMOS开关，TPS92200器件以超小解决方案尺寸提供了高功率密度和高效率。德州仪器（TI）TPS92200使用峰值电流模式控制和完整的内部补偿，可在各种工作条件下提供高瞬态响应性能。

TPS92200器件支持灵活的调光方法。TPS92200D1实现PWM和模拟调光模式。在PWM调光模式下，LED将根据PWM占空比周期性地打开和关闭。通过在5％至100％的范围内改变与模拟输入的电压电平成比例的内部基准电压，可以实现其模拟调光模式。TPS92200D2通过在1％至100％的范围内改变与PWM信号输入的占空比成比例的内部基准电压，来实现更深的模拟调光。

为了安全和保护，TPS92200器件实现了全面的保护，包括LED开路，LED +到GND短路，LED短路，检测电阻开路和短路以及设备热保护。

TPS92200同步降压LED驱动器特征

4V至30V宽输入范围

集成150mΩ和90mΩMOSFET，提供1.5A，连续输出电流

1μA超低关断电流

来自负载的1μA超低输出放电电流

1MHz开关频率

最大占空比高达99％

峰值电流模式，带内部补偿

灵活的调光选项

带数字输入的PWM调光和带模拟输入的模拟调光（TPS92200D1）

带数字输入的模拟调光（TPS92200D2）

99mV±3mV超低且精确的FB电压

全面的保护功能

LED开路保护

LED + GND短路保护，具有自动重试功能

LED +和LED –具有自动重试功能的短路保护

具有自动重试功能的感测电阻开路负载和GND短路保护

具有自动重试功能的热关机保护

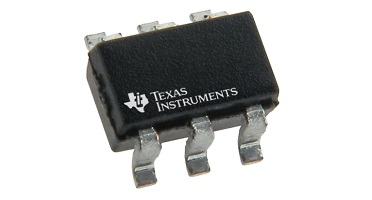

SOT23（6）封装

TPS92200同步降压LED驱动器应用领域

视频监控红外/白光LED驱动器

面部识别IR LED驱动器

舞台照明LED驱动器

一般工业和商业照明

医用UV LED驱动器

AA或锂离子电池充电器

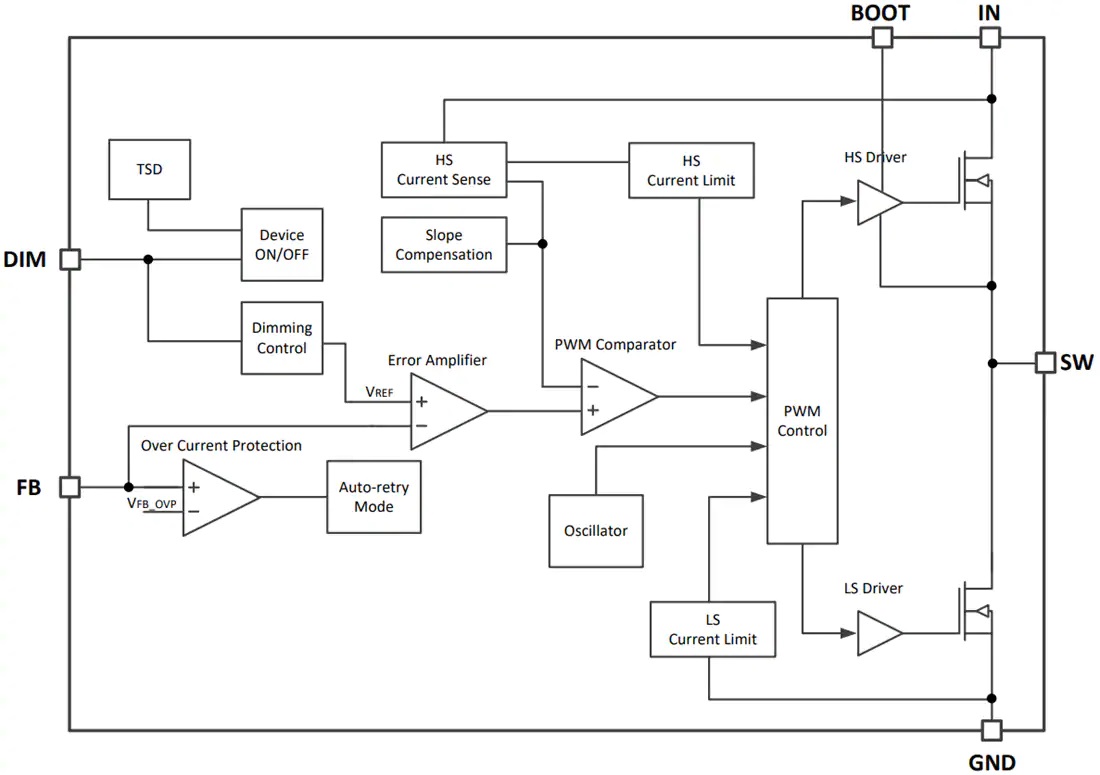

TPS92200同步降压LED驱动器功能结构图
