德州仪器（TI）TXS0108E双向电压电平转换器是一种8位同相电平转换器，它使用两个独立的可配置电源轨。A端口跟踪V CCA引脚的电源电压。V CCA引脚接受1.4V至3.6V之间的任何电源电压。B端口跟踪V CCB引脚的电源电压。V CCB引脚接受1.65V至5.5V之间的任何电源电压。德州仪器（TI）TXS0108E上的两个输入电源引脚允许在1.5V，1.8V，2.5V，3.3V和5V电压节点中的任何一个之间进行低压双向转换。

当输出使能（OE）输入为低电平时，所有输出均置于高阻抗（Hi-Z）状态。为了在上电或掉电期间确保Hi-Z状态，请通过下拉电阻将OE连接至GND。电阻器的最小值由驱动器的电流源能力决定。

TXS0108E双向电压电平转换器特征

无需方向控制信号

最大数据传输率

110Mbps（推拉）

1.2Mbps（漏极开路）

1.4V到A端口和1.65V 3.6V至5.5V B端口上（V CCA ≤V CCB）

无需电源排序-V CCA或V CCB可以先加坡

闩锁性能超过II类JESD 78的100mA

ESD保护超过JESD 22（A端口）

2000V人体模型（A114-B）

150V机器型号（A115-A）

1000V充电设备型号（C101）

IEC 61000-4-2 ESD（B端口）

±8kV接触放电

±6kV气隙放电

TXS0108E双向电压电平转换器应用领域

手机

智能手机

平板电脑

台式电脑

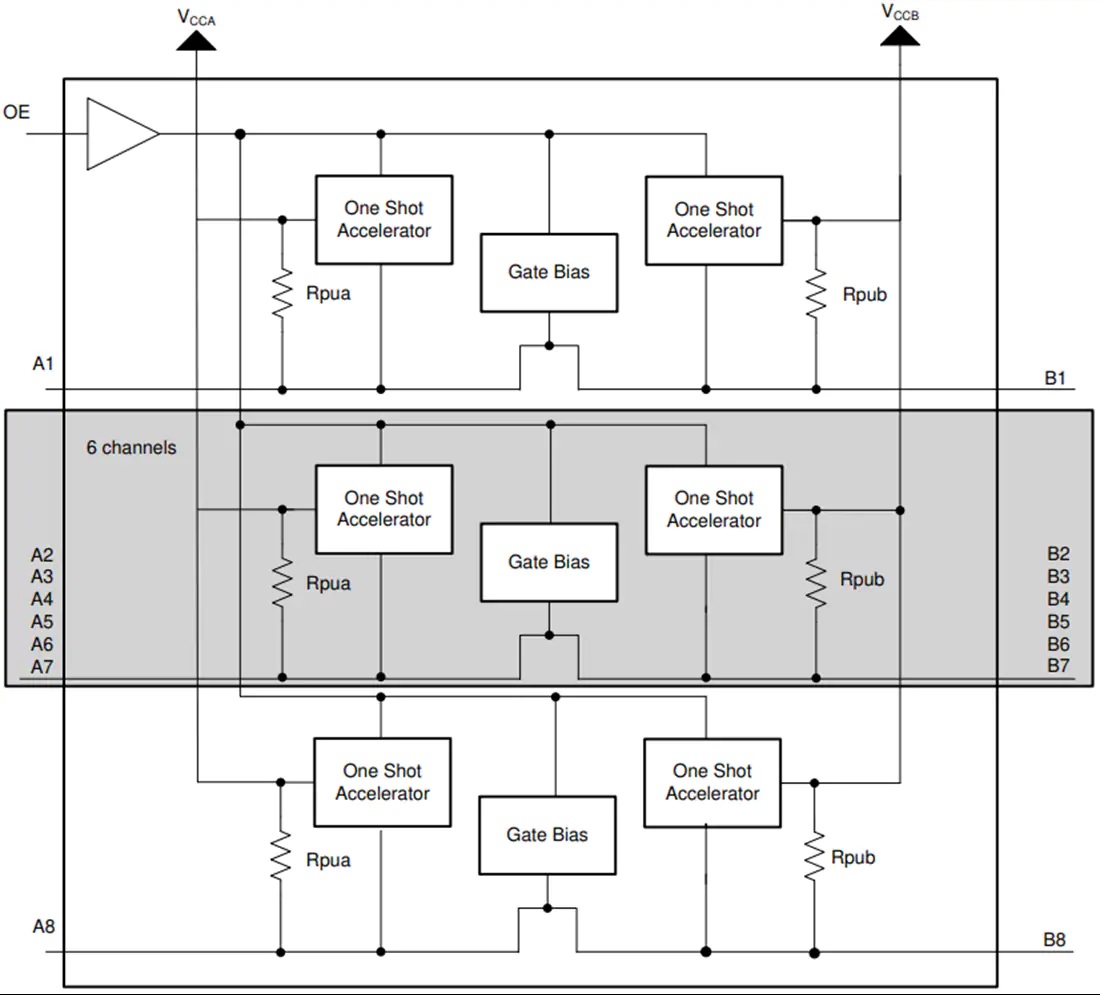

TXS0108E双向电压电平转换器功能结构图
