安森美半导体FPF2495CUCX IntelliMAX 28V负载开关是一种高级负载管理开关，适用于需要高度集成解决方案的应用。FPF2495CUCX开关提供带有可调电流限制控制的过压保护（OVP）和过流保护（OCP）。该负载开关可断开直流电源轨（<6V）供电的负载，并具有严格的断态电流目标和高负载电容（<100F）。FPF2495C开关包括一个摆率受控的低阻抗MOSFET开关（最大100mΩ）和集成模拟功能。摆率受控的导通特性可防止浪涌电流和由此引起的电源轨上的过大电压降。FPF2495C开关提供了真正的反向电流阻断（TRCB）功能，可阻止来自V OUT的有害反向电流在ON和OFF状态下连接至V IN。该负载开关适用于需要高度集成解决方案的应用。

FPF2495CUCX IntelliMAX 28V负载开关特征

TRCB功能

OFF状态下无输出放电

FLAGB上的漏极开路OCP

热关断

欠压锁定（UVLO）

逻辑CMOS IO符合JESD76标准的GPIO接口和相关电源要求

FPF2495CUCX IntelliMAX 28V负载开关技术指标

2.5V至5.5V输入电压范围（V IN）

V OUT时为 28V绝对额定值

可调电流限制：

0.05A至2A（典型值）

0.1A至2A精度为10％

<0.1A，准确度为15％

在5V V IN和1A I OUT时最大100mΩR ON

输出OVP：

5.6V（最低）

5.8V（典型值）

6V（最大）

晶圆级芯片级封装（WLCSP），尺寸为1.21mm x 1.21mm

FPF2495CUCX IntelliMAX 28V负载开关应用领域

智能手机

平板电脑

存储

数码单反相机

便携式设备

FPF2495CUCX IntelliMAX 28V负载开关功能结构图

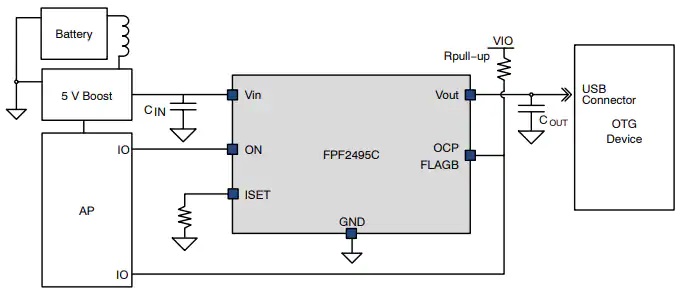

FPF2495CUCX IntelliMAX 28V负载开关典型应用电路图
