肖特基二极管具有非常低的正向压降V F，这使其非常适合在较低额定电流的情况下进行快速开关应用。1N5822的正向压降最小为0.525 V，即在正向偏置方向上导通需要0.525V。1N5822具有3A的最大平均正向整流电流IF （AV）。1N5822 的最大重复峰值反向电压V RRM为40V。

1N5822二极管功能

• 保护过压保护
• 很小的传导损耗
• 快速切换
• 低正向压降
• 高正向浪涌能力
• 高频运行
• 浸锡最大275°C 每个JESD 22-B106 10秒

1N5822规格

• 中频（AV） 3.0 A
• V RRM 20 V，30 V，40 V
• 中频SM 80 A
• V F 0.475 V，0.500 V，0.525 V
• TJ 最大。125°摄氏度
• 包装DO-201AD

如何使用1N5822

肖特基二极管需要非常低的正向电压来进行正向传导，因此它们通常用于电源，快速开关应用等。

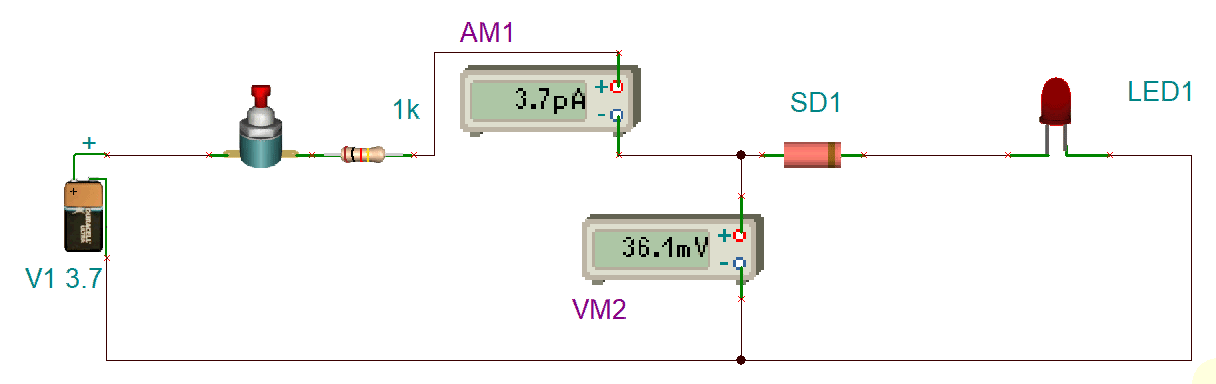

上面的电路显示，二极管正向偏置，以便打开/关闭LED。电路中使用的电源是3.7V电池。如图所示，肖特基二极管在低压下工作，LED接通。

1N5822的应用

• 低压高频逆变器
• 随心所欲
• DC / DC转换器
• 检测信号
• 极性保护应用
• 射频（RF）应用
• 逻辑电路，由于快速切换
• 肖特基二极管用于开关电源

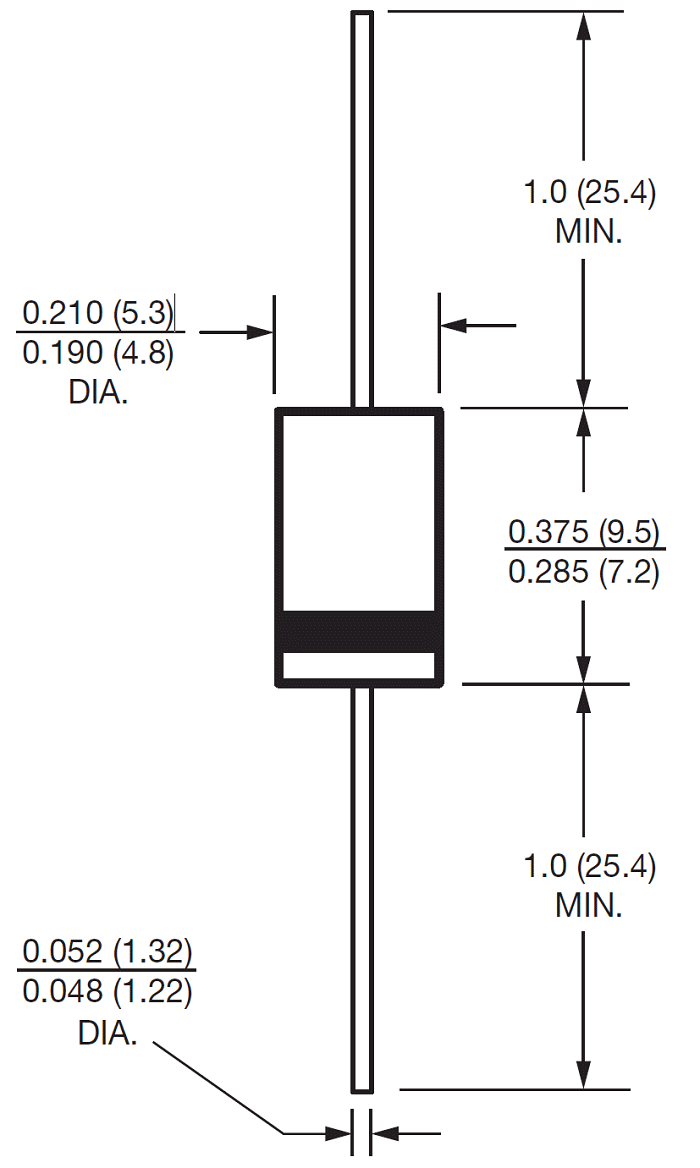

2D表示（DO-201AD）
