摘要： RB-156是一种常用的单相，结构紧凑，低成本桥式整流器包。该IC的最大输入AC电压为560V，因此可在所有国家/地区用于单相干线电源。该IC可提供的最大DC电流为1.5A。

RB-156是一种常用的单相，结构紧凑，低成本桥式整流器包。该IC的最大输入AC电压为560V，因此可在所有国家/地区用于单相干线电源。该IC可提供的最大DC电流为1.5A。

RB-156桥式整流器

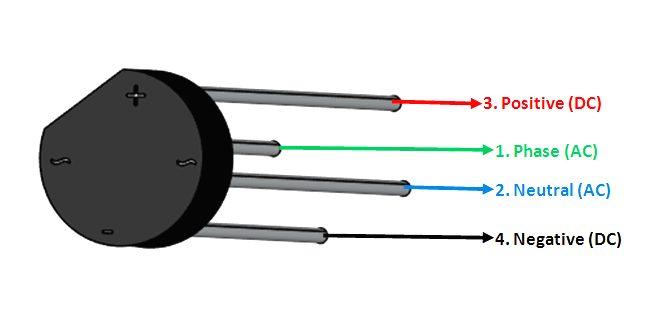

RB-156引脚配置

Pin Number	Pin Name	Type	Description
1	Phase / Line	AC Input	The Phase (Line/Hot) wire from the AC supply is connected to this pin.
2	Neutral	AC Input	The Neutral Wire from the AC supply voltage is connected to this pin
3	Positive	DC Output	The rectifier Positive DC voltage can be received from this pin
4	Negative /Ground	DC Output	The rectifier ground voltage (Negative) can be obtained from this pin.

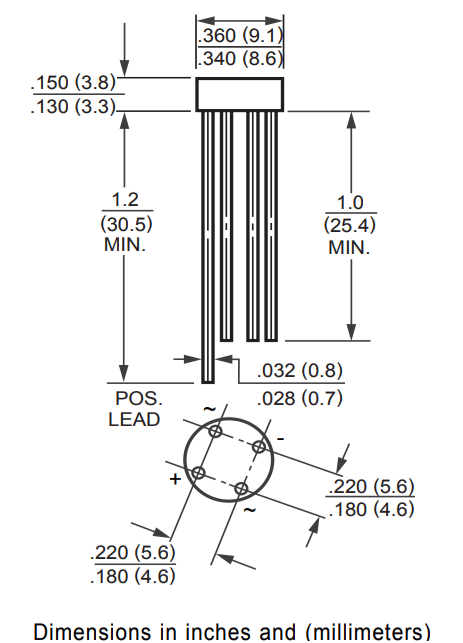

RB156技术规格

RB-15系列桥式整流器具有许多子类别，例如RB151至RB158。其中RB156是最常用的一种，下面给出其规格。

单相低成本桥式整流器
最大输入电压（VRMS）：560V
最大峰值反向电压（VRRM）：800V
输出直流电流：1.5A（最大）
每桥压降：1V @ 1A
输出电压：（√2×电压有效值）– 2伏
浪涌电流：50A

RB-156的使用方法

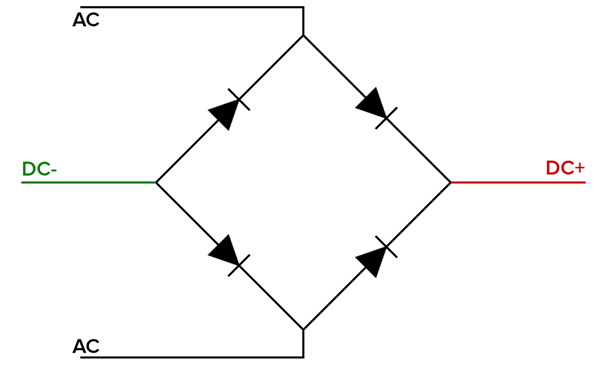

使用RB-156比较简单。顾名思义，该IC内部只有一个全桥式整流器，只不过是下面的四个二极管。

如图所示，四个引脚（AC，AC，DC-，DC +）被拔出为四个引脚。我们只需要将交流电源连接到AC引脚，就可以从DC + / DC-引脚获得整流后的DC电压。听起来似乎很简单，但在实现交流到直流转换器时可能要考虑一些设计因素，因此这里不再赘述。

可以使用以下公式计算IC的输出DC电压

直流输出= （√2×电压有效值）– 2伏

其中VRMS是输入RMS电压，-2是整流期间每个二极管路径上出现的压降。

不能使用该组件的另一个重要组件是电解电容器，在这种情况下，它称为平滑电容器。来自该IC的DC输出不是纯DC波；必须借助电容器对其进行平滑处理。下面的GIF将帮助您更好地理解该过程。

在此GIF中，二极管D1，D2，D3和D4形成了全桥式整流器，该整流器位于RB-156 IC内部。使用1000uF的平滑电容器，并使用10K电阻作为直流负载。当全桥整流器工作时，您会注意到在任何给定时间只有两个二极管会导通，从而将AC整流为DC。您还可以注意到，为输入交流电压绘制的曲线图为红色，为输出直流电压绘制的曲线图为蓝色。
