摘要： 德州仪器（TI）MLTLDO2EVM-037稳压器评估模块（EVM）可帮助设计工程师评估线性稳压器的运行和性能，以便在其电路应用中使用。德州仪器（TI）MLTLDO2EVM-037提供了四种线性稳压器设计，每个设计在PCB制造步骤中通过接线片布线彼此电气隔离。

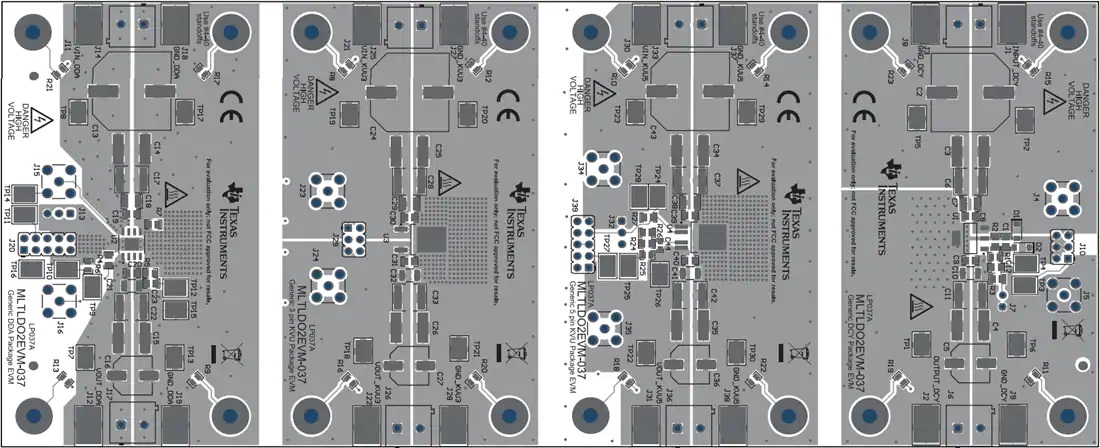

德州仪器（TI）MLTLDO2EVM-037稳压器评估模块（EVM）可帮助设计工程师评估线性稳压器的运行和性能，以便在其电路应用中使用。德州仪器（TI）MLTLDO2EVM-037提供了四种线性稳压器设计，每个设计在PCB制造步骤中通过接线片布线彼此电气隔离。如果需要，可以通过分离片快速分离电路板。这些板组合在一起可以安装DDA，DCY，3引脚KVU和5引脚KVU封装中的许多线性稳压器。

德州仪器（TI）MLTLDO2EVM-037稳压器评估模块（EVM）

带有DDA，DCY和3引脚KVU封装的电路板经过设计，可承受其输入和输出端子上最高100V的DC电压。带有5针KVU封装的电路板经过设计，可承受其输入和输出端子上高达50V DC的电压。所有四块板均设计为可承受5A DC的电流消耗。这种设计允许评估模块用于TI产品组合中的众多线性稳压器设计，以及将来可能在高压或大电流下工作的设计。

每块电路板均设计为可安装多个输入和输出电容器，从而允许用户根据其特定需求定制评估模块。每块板上都有用户可选的接地，允许用户在浮动应用中评估线性稳压器。热过孔已放置在每个线性稳压器附近，以帮助散发器件产生的热量。评估模块带有四个保险杠，可将评估模块提离测试表面，并提供安装孔以用于支架或安装到外部机架。
