摘要： Trimpot是另一种小包装的电位计。它具有三根引线，可轻松安装在面包板或穿孔板上，以快速进行原型制作。锅的数值可以通过改变它顶部的旋钮来改变。

Trimpot是另一种小包装的电位计。它具有三根引线，可轻松安装在面包板或穿孔板上，以快速进行原型制作。锅的数值可以通过改变它顶部的旋钮来改变。

预设电位器（Trimpot）

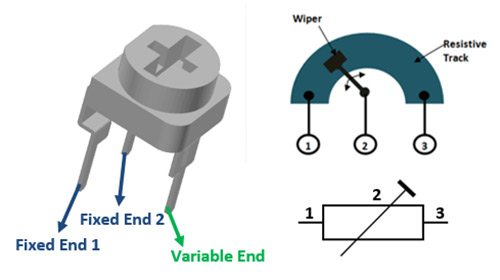

引脚配置

Pin No.	Pin Name	Description
1	Fixed End 1	This end is connected to one end of the resistive track
2	Variable End	This end is connected to the wiper, to provide variable voltage
3	Fixed End 1	This end is connected to another end of the resistive track

特征

类型：预设电位器– Trimpot
提供标准或碳膜类型
提供不同的电阻值，例如500Ω，1K，2K，5K，10K，20K，50K，100K，200K，1M。
最大工作电压：50V DC
旋转寿命：20个循环

选择电位器

电位器也称为POT，不过是可变电阻器。他们可以通过简单地改变其头部顶部的旋钮来提供可变的电阻。可以基于两个主要参数对其进行分类。一个是电阻（R-ohms）本身，另一个是功率（P-Watts）额定值。

值或电阻决定了它对电流流提供多少阻力。电阻值越大，电流越小。电位计的一些标准值为500Ω，1K，2K，5K，10K，22K，47K，50K，100K，220K，470K，500K，1M。

电阻也根据其允许的电流大小进行分类。这称为功率（瓦特数）额定值。额定功率越高，电阻器越大，电流也就越大。对于电位计，额定功率为0.3W，因此只能用于低电流电路。

预设电位器和普通电位器之间的区别

预设电位器和电位计的工作原理几乎相同，但它们的应用完全不同。预设锅采用小包装，可以安装在PCB或穿孔板上。由于其体积小，额定功率也小于旋钮型电位器。

这些电位器并不意味着要由用户控制。工程师在制造完成后使用它们来微调或校准设计。一旦校准到正确的值，这些电位器将不再用于改变电阻，其作用类似于普通电阻器。这就是为什么它们的旋转寿命很短的原因。

识别预设电位器的值

预设电位器的值将以三位数字写在其上面，类似于陶瓷电容器。前两位数字是实际值，而第三位数字必须取十的幂。例如，在数字202中，就这样取前两位数字，而将第三位数字取10的幂。因此，它变为20×102，即2000，这只不过是2K电位器。下表列出了所有可能的值。

如何使用电位计

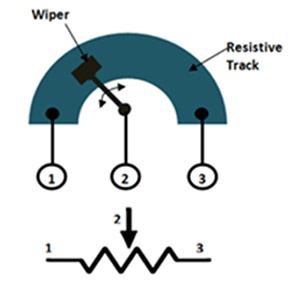

据我们所知，电阻器应始终具有两个端子，但是为什么电位计具有三个端子以及如何使用这些端子。通过查看下图，很容易理解这些端子的用途。

该图显示了电位计内部存在的部件。我们有一个电阻轨迹，其完整电阻将等于POT的额定电阻值。

如符号所示，电位器不过是一个一端可变的电阻。让我们假设一个10k的电位器，在这里如果我们测量端子1和端子3之间的电阻，我们将得到10k的值，因为两个端子都是电位器的固定端。现在，让我们将抽头精确地置于端子1的25％处，如上图所示，如果我们测量1和2之间的电阻，我们将得到10k的25％，即2.5K，并在端子2和3两端测量得到的电阻为7.5万

因此，端子1和2或端子2和3可以用来获得可变电阻，旋钮可以用来改变电阻并设置所需的值。
