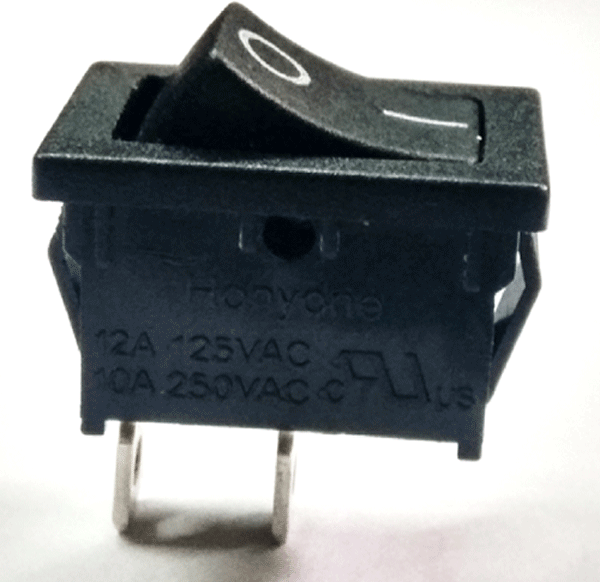

SPST ON-OFF翘板开关（不发光）_引脚配置_功能规格

来源：HQBUY 发布时间：2020-09-09

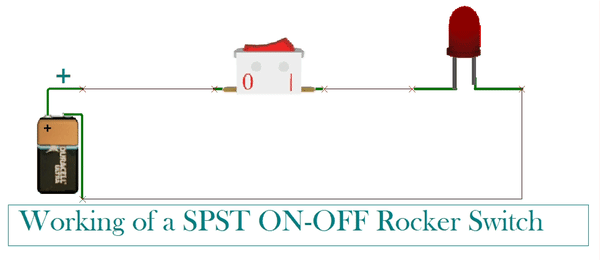

摘要： SDDJE系列具有10A 250V AC的电气额定值。它们的工作温度范围为–10°C至+55°C。该系列翘板开关的使用寿命为10,000个循环。SPST（单刀单掷）翘板ON-OFF开关具有两种操作状态，即ON状态或OFF状态。它们上没有标记或各种标记，表明它处于ON和OFF状态。在输入侧端子上有一个H标记，指示底表面上的“高”状态。 SDDJE11200带有水平IO标记。在I端子上，输入通过SPST翘板开关提供，而输出在开关的O端子上连接。有照明的翘板开关，当该开关打开时，该开关点亮。

SDDJE系列具有10A 250V AC的电气额定值。它们的工作温度范围为–10°C至+55°C。该系列翘板开关的使用寿命为10,000个循环。SPST（单刀单掷）翘板ON-OFF开关具有两种操作状态，即ON状态或OFF状态。它们上没有标记或各种标记，表明它处于ON和OFF状态。在输入侧端子上有一个H标记，指示底表面上的“高”状态。 SDDJE11200带有水平IO标记。在I端子上，输入通过SPST翘板开关提供，而输出在开关的O端子上连接。有照明的翘板开关，当该开关打开时，该开关点亮。

单刀双掷翘板开关

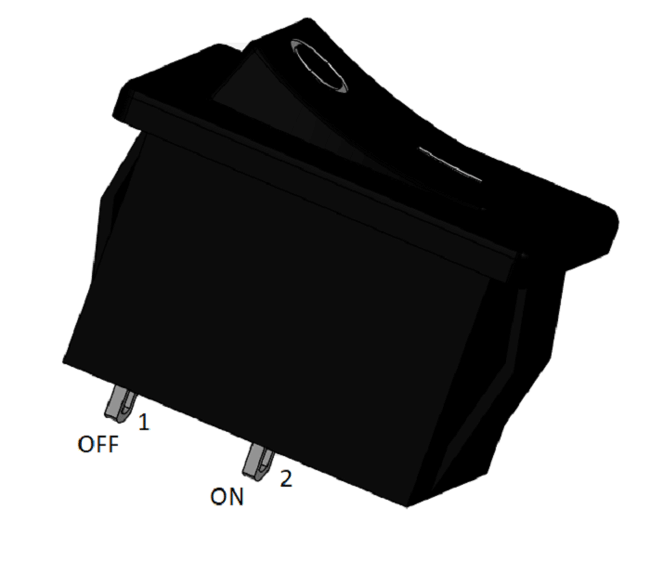

引脚配置

Pin Number	Pin Name	Description
1	I (Input)	ON, Connects the input supply to the output when pressed
2	O (Output)	OFF, Disconnects the input supply to the output when pressed dwon

功能和电气规格

电源开关
管理单元类型
SDDJE系列采用SPST（单刀单掷）和DPST（双刀单刀）配置
SDDJE11200是带有IO标记的SPST ON-OFF翘板开关。
工作温度范围–10°C至+55°C
接触电阻最大100mΩ
绝缘电阻500MΩ以上直流500V
耐压2,000V AC 1分钟
使用寿命10,000个循环
执行器强度-工作方向25N
执行器强度-垂直方向25N

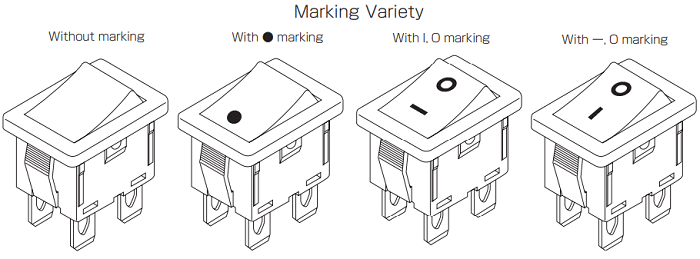

下图显示了翘板开关上没有和带有标准标记的情况。
